Критично ли изменение вылета дисков

Критично ли изменение вылета дисков?

Вылет диска представляет собой одну из важнейших геометрических характеристик, наряду с диаметром и количеством болтовых соединений. Хотя и незначительное расхождение от требований, на которых настаивает компания изготавливающая и выпускающая авто всё-таки есть.

• Минусовой или отрицательный вылет
• Большой вылет (15,35,40,45) и его увеличение с помощью проставки
• Влияние ширины диска и его вылета ЕТ на ходовые характеристики
• Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Чтобы выполнить правильно измерения дистанции между отвесной (вертикальной) плоскостью симметрии колеса и самой поверхностью диска к ступице автомобиля в мм, нужно воспользоваться формулой: ET=a-b/2, где a – размах между двумя вертикалями, внутренней плоскостью, и поверхностью прилегающей к ступице b – вся ширина автомобильного диска. Если сказать обычными, понятными словами, то вылет диска ET это показатель того, насколько он выглядывает наружу из колёсной арки. Если вылет большой, то колесо будет отступать в глубину, а при уменьшении его показателя, наоборот, выдвигается наружу.

Рассмотрев формулу и попробовав посчитать вылет на колёсных ЕТ дисках, существует вероятность увидеть, что его величина может быть:

1. Нулевой;
2. Отрицательной;
3. Положительной.

Это значение зачастую наносится на внутреннюю часть поверхности любого диска авто, а единица измерения их выражается в мм. Ещё наносятся и другие параметры дисков, означают они следующее:

• Ширина;
• Диаметр;
• PCD диска — количество болтов крепления и диаметр их расположения;
• DIA — диаметр посадочного отверстия находящегося в центре;
• MAX LOAD — максимальная нагрузка на диск.

Разновидности вылета

Вылет бывает трех типов, каждому из которых присвоена соответствующая маркировка (нанесенная на внутреннюю часть диска):

• ЕТ20 (нулевой вылет) – когда поверхность, которой диск прижимается к ступице, совпадает с центральной плоскостью колеса;
• ЕТ0 (положительный вылет) – вертикально расположенная ось диска отдалена от места соприкосновения со ступицей на определенное расстояние;
• ЕТ-20 (отрицательный вылет) – когда поверхность, которой диск крепится к ступице, выносится за пределы его вертикально расположенной оси.

Сегодня наиболее распространенным вылетом диска является ЕТ0. Отрицательный и нулевой выносы, напротив, встречаются редко. Диски с таким вылетом устанавливаются на специально подготовленные машины, например, для гонок, как по бездорожью, так и на треках.

Параметры вылета регламентируются производителями ТС, и никаких отклонений (даже в несколько мм), как они заявляют, быть не должно. В противном случае, изменяются условия работы всех узлов подвески, что в условиях критических нагрузок может привести к трагедии.

Виды вылетов

Допустимый вылет колесных дисков на Тагер

Маркировка дисков указывает все параметры изделия, и наносится на внутреннюю часть диска в таком виде (тагер): 7Jх16H2, 6/139,7, ET 20 (22), d= от 100 до 110 – в зависимости от модели.

Расшифровка: Первая цифра в маркировке изделия обозначает ширину диска. Обозначается всегда в дюймах. Кстати, один дюйм равен 2,54 сантиметра. В нашем случае ширина составляет семь дюймов. Идущий после цифры знак J – является служебным символом, который указывает на особенности дисковых закраин. Символ “Х”, идущий после, указывает на целостность диска (неразборной). Вторая цифра, в нашем случае – 16, обозначает посадочный размер резины. Размер также выражается в дюймах.

Идущие после символы обозначают наличие хампов для бескамерной покрышки, а также их количество. У нас Н2. 6/139,7 говорит о количестве изготовленных в изделии отверстий, необходимых для крепления диска к ступице при помощи крепежных болтов, следовательно диск на Тагер крепится на шесть шпилек. Вторая цифра указывает на диаметр окружности центральных точек, выражается в миллиметрах. Данные параметры изменить невозможно, ведь даже если взять диск с отклонением диаметра на один-два миллиметра, крепление колеса будет не надежным. В этом случае качественно закрепится только один болт, остальные будут самостоятельно выкручиваться. ЕТ – показатель вылета. На некоторых моделях он может быть равен 20, на некоторых – 22. Его маркировка может выражаться немного по-иному. Так, французские производители могут обозначать ЕТ, как DEPORT, а производители из англоязычных стран – OFFSET. D – указывает на диаметр посадочного отверстия на ступицу. В нашем случае диаметр мот быть от 100 до 110, в зависимости от модели автомобиля. Некоторые производители могут выражать его символами HUB (с английского – ступица), или DIA – сокращенно от слова диаметр – diameter.

Рекомендации производителей

Среди автопроизводителей нет единого мнения по поводу допустимого отклонения от вылета и одни настаивают на полном соответствии с их рекомендациями, другие – допускают разбег в пределах +/– 5 мм, а третьи самостоятельно указывают несколько вариантов вылета. С чем же связана столь большая разница во мнениях?

Уменьшенный вылет колесных дисков

Дело в том, что в условиях конкуренции автоконцерны вынуждены экономить свои ресурсы, поэтому нагрузки на все элементы машин рассчитываются с предельной точностью. Так что даже небольшое несоответствие с заявленными характеристиками может привести к поломке детали.

Кстати, экспертами подсчитано, что, если уменьшить вылет диска на 50 мм, то это приведет к повышению нагрузки на подвеску в 1.5 раза больше от нормы. Этим же объясняется разница в вылете для автомобилей одной и той же модели, но с разными модификациями силовых установок.

Чем так важен вылет диска

Изготовители колесных дисков, даже на этапе проектирования, учитывают вероятность наличия определенного углубления при монтаже дисков, поэтому максимально допустимые размеры устанавливаются для его размера. Установка колесных дисков в каждом конкретном случае требует четкого понимания размера колес. В случае, если все инструкции соблюдены, а диск ET и другие геометрические параметры соответствуют документации, диск правильно установлен.

Кроме того, ширина колесной базы, соответственно, и симметрия расположения всех четырех колес напрямую зависит от вылета диска. Однако ни ширина шины, ни ширина диска, ни даже его диаметр не влияют на размер его вылета. Об этом свидетельствует тот факт, что для расчета давления на подвеску принято использовать рычаг приложения силы, который рассчитывается путем измерения расстояния от ступицы до центра шины.

По большому счету каждый производитель колес предпочитает указывать в рекомендациях собственный расчетный вылет, который одинаков для любой марки автомобиля.

При маркировке диска символ с вылета обозначается символом «ЕТ», после чего его фактическое значение указывается в миллиметрах. Например, наличие метки «ET0» указывает на нулевой вылет, а обозначение, например, «ET45» или «ET-15», указывает на то, что вылет является положительным или отрицательным, соответственно.

Ни один уважающий себя производитель не допускает существенных ошибок при вылете диска, поскольку он является дополнительным источником нагрузки на подвеску и причиной снижения эффективности ее работы.

Результатом ошибки в этом случае является ускоренный износ рабочих элементов и преждевременный ремонт. Как бы то ни было, следует также помнить, что каждая марка автомобиля имеет свое значение ET. Это связано с уникальными особенностями подвески, при создании которых учитываются различные факторы (вес автомобиля, его частей и т. Д.), От которых зависит конечный результат.

Как измерить вылет

Замерить вылет можно самостоятельно, для этого потребуются простейшие инструменты, такие как: рейка, рулетка, домкрат, баллонный ключ, подкаты.

• Для начала нужно поддомкратить автомобиль и поставить его на ручник.
• Затем снять колесо с машины и замерить тыловой отступ.
• Для этого колесо следует положить на землю противоположной от ступицы стороной.
• Далее на внутреннюю сторону диска нужно поместить рейку, при этом ее края должны лежать на бортах обода.
• После, замеряется расстояние от поверхности, которой диск прижимается к ступице до нижнего края рейки.
• Затем проводится замер фронтального отступа – когда края рейки (лежат на наружных бортах обода).
• Для этого колесо следует перевернуть другой стороной и произвести замер расстояния от привалочной плоскости диска до нижнего края рейки.

Расчеты вылета (в мм) проводятся по следующей формуле:

ET = (A+B)/2 – B, где А – это тыловой, а В – фронтальный, отступы.

Исходя из представленной таблицы можно понять, что от размера вылета колесных дисков будет зависеть и ответ на вопрос – встанет ли измеряемое колесо на машину?

Достоинства и недостатки изменения вылета колесного диска

При увеличении параметров вылета, увеличивается колея, что дает возможность автомобилю более уверенно чувствовать себя на дороге и лучше заходить в повороты, также повышается уровень комфортности во время езды. Однако слишком выступающие диски могут забрасывать кузовную боковину, а также забрызгивать грязью стекла. Помимо этого это может увеличить нагрузки на подшипники и уменьшить углы поворота. Увеличение параметров ЕТ приведет к смещению колеса вглубь арки, что приводит к упору диска в суппорт. Если даже диск наденется на ступицу, это уменьшит колею, тем самым снизив устойчивость. Помимо этого, во время поворотов колеса будут “цеплять” подкрылки или неподвижные элементы подвески.

Допустимые значения вылета колесного диска

Чтобы машина выглядела не только оригинальной и неповторимой, но и была безопасной на дорогах, злоупотреблять уменьшением вылета не стоит. В любом случае, даже если при установке были соблюдены допустимые значения ЕТ, транспортное средство на новых дисках необходимо протестировать, дабы прочувствовать изменение в поведении автомобиля.

Последствия изменения вылета диска

Изменение вылета неизбежно смещает рулевую ось, что влечет за собой отклонения в предусмотренных заводом параметрах выворота руля.

Колесо с увеличенным вылетом

Уменьшение или увеличение вылета сказывается не только на управляемости автомобиля. Это отражается на износе подшипников и резины, а также заставляет подвеску работать в экстремальном режиме, что влияет на безопасность вождения в целом и похоже на лотерею с невысокими шансами на выигрыш. Кроме того, важно знать, что:

• диаметр отверстия под ступицу на «штамповке» должен совпадать с рекомендуемым автопроизводителем значением (+– 0.1 мм);
• центральное отверстие под ступицу на литом или кованом дисках определяется переходными кольцами;
• стоковые диски обычно не предусматривают установку центровочных колец, и изготавливаются сразу с необходимым под ступицу диаметром отверстия.

Даже если диск с непредусмотренным производителем автомобиля вылетом без проблем «садится» на ступицу – это вовсе не значит, что он подходит для безопасной езды, ведь вылет колесного диска на каждый автомобиль влияет по-своему.

Если, в основном, перемещение машины будет происходить по асфальту, то негативное влияние на подвеску будет минимальным. Однако если поставить диски с «неродным» вылетом на джип, то в первую очередь, и это произойдет довольно быстро, выйдут из строя ступичные подшипники, рулевые наконечники и шаровые опоры, после чего все равно придется вернуться к штатным колесам.

Также есть такое понятие, как плечо обката. Если выехать одним колесом на обочину при нормальном вылете, то автомобиль продолжит двигаться дальше, так как сила, действующая на колесо, не поворачивает его – ось поворота колеса находится примерно по центру подшипника. Если же вылет больше рекомендуемого, то колесо будет тянуть на обочину, а если меньше – то на дорогу.

На что влияет вылет диска

Влияет на управляемость автомобиля, износ шин и деталей подвески.

Существует много подробных диаграмм и объяснений того, что составляет проекцию диска ET, но, проще говоря, это размер плоскости крепления колеса, который учитывается, когда колесо соединяется со ступицей и плоскость на ней, проходящей в середине обода.

Размер вылета является важным аспектом конструкции колеса, поэтому для его расчета специалисты используют специально созданную формулу, которая исключает возможность допустить ошибку.

Вывод

Настойчивые попытки многочисленных автолюбителей ставить диски с несоответствующим параметрам производителя вылетом, главным образом, обусловлено либо недостаточной информированностью о последствиях этого, либо желанием тюнинга.

Зачастую автовладельцы идут на отклонение от заводского параметра вылета для того, чтобы повысить эксплуатационные характеристики машины. Кроме того, расширенная колесная база придает автомобилю агрессивный спортивный вид.

Несколько советов по выбору дисков:

• внешний вид диска не должен доминировать над его техническими характеристиками;
• не стоит безоговорочно доверять продавцам;
• важно обращать внимание на маркировку диска.

Приобретая колесные диски, не следует ограничиваться лишь визуальной проверкой. Следует помнить, что от этого выбора зависит безопасность езды и даже человеческая жизнь!

Как замерить вылет диска?

Для измерения вылета понадобится ровная рейка и измерительная рулетка. Переворачиваем диск лицевой стороной вниз и прикладываем реечку на обод диска. Измеряем рулеточкой расстояние от привалочной поверхности диска к ступице до нижнего края планки. Получаем тыловой отступ А в мм.

Можно ли уменьшить вылет диска?

Чем больше вылет тем более колесо утапливается во внутрь. … Допускается уменьшение вылета до 5-7 мм, например установка дисков с вылетом 40-42 не приведет ни к каким последствиям, однако большее уменьшение вылета чревато тем что вылезшие колеса начнут задевать за крылья автомобиля.

Что означает буква J на дисках?

J – таким образом обозначается информация о конструкции бортовых закраин обода диска. Бывают: J, JJ, K, JK, B, P и D. … Хампы – это кольцевые выступы на посадочных полках обода.

Что означает вылет ЕТ на дисках?

Что такое ЕТ на колесных дисках

ЕТ (OFFSET) – данная аббревиатура обозначает вылет диска, указывается в миллиметрах. Чем меньше значение этого параметра, тем больше будет выдаваться обод колеса наружу. И, наоборот, чем выше параметры вылета, тем глубже «утопает» диск внутрь машины.

Какой допустимый вылет диска?

“Авторитетные” специалисты уверенно заявляют, что допустимое отклонение вылета диска не должно превышать 10–15 миллиметров. Такой вылет диска будет соответствовать рекомендациям производителя для автомобиля определенной марки, модели и комплектации.

Какая ширина диска для 195 резины?

Таблица зависимости ширины шины легкового автомобиля от посадочной ширины колесного диска*

Как определить DIA диска?

Диаметр диска можно прочитать на маркировки боковине покрышки, которая, для примера, выглядит так: 205/55 R16. Число, которое стоит после буквы R и обозначает диаметр диска в дюймах.

Что такое вылет диска и как измерить?

Что такое вылет диска Вылетом диска называется расстояние от привалочной плоскости диска (той плоскости, которой диск соприкасается с плоскостью ступицы при монтаже колеса на автомобиль) до осевой линии, которая разделяет диск на две симметричные половины (и является параллельной привалочной плоскости).

Что будет если поставить диски с другим вылетом?

Вылетом называется расстояние между срединной плоскостью колеса и поверхностью, которой колесный диск примыкает к ступице. … Именно поэтому, если мы поставим колеса с большим вылетом, колеса расположатся ближе к продольной оси автомобиля. Колея машины при этом уменьшится.

Что будет если вылет диска меньше?

ET — вылет диска (Чем меньше вылет, тем больше диск будет выступать снаружи автомобиля. И наоборот, чем больше значения вылета, тем глубже будет «утоплен» диск внутрь автомобиля.)

Что делать если центральное отверстие на диске больше?

Если центральное отверстие меньше, установить диски просто не получится, если больше — для установки понадобятся центровочные кольца, или проставки.

Что такое 6Jx15?

Например, буква «J» в маркировке «6Jx15» обозначает форму бортовых закраин. Бывают и другие варианты: «JJ», «JK», «K», «B», «P», «D». Отличие между ними в закруглениях, размерах и углах наклона бортовых закраин диска. Символы «H2» обозначают форму хампов – кольцевых выступов на посадочных полках диска.

Где нанесена маркировка диска?

Обозначение (маркировка) должно быть нанесено на внутреннюю поверхность диска и обязательно должно присутствовать на его упаковке или в сопроводительном буклете, наклейке и др. Расшифровка маркировки: 7.5 – ширина обода в дюймах.

Где маркируются диски?

Все диски маркируются с внутренней стороны автодиска. Также эта маркировка, как правило, дублируется на упаковке диска и в сопровождающей документации (если он новый).

Разболтовка колесных дисков таблица совместимости

Замена штатных колесных дисков на диски иной формы или размера, несомненно, может придать вашему автомобилю эксклюзивный вид. Подобный тюнинг очень популярен, и практикуется большинством автовладельцев. Но взять и поменять колеса на более красивые просто так не получится. Здесь важно учитывать некоторые технические параметры, предусмотренные заводом-изготовителем авто и производителями дисков.

Советуем ознакомиться со статьей про то, какие диски лучше для авто.

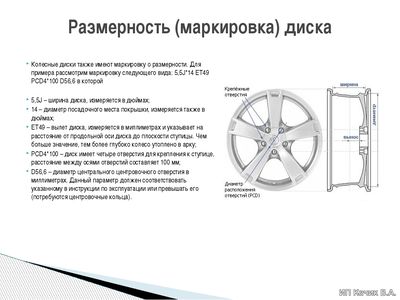

Как маркируются диски

Любой диск имеет индивидуальную маркировку, указывающую на:

•количество отверстий для крепления к ступице;

•диаметр условного круга, проходящего через оси этих отверстий;

Разболтовка колесных дисков таблица совместимости

Разберем пример полной маркировки 9JX16 Н2 5/112 ET 35 D 66.6

9 – ширина диска (в дюймах);

J – обозначение, указывающее на то, что диск предназначен для моноприводного авто (диски для полноприводных машин обозначаются двумя литерами JJ);

X – способ изготовления диска (литой);

16 – установочный диаметр (в дюймах);

H2 – маркировка, указывающая на число кольцевых выступов, удерживающих бескамерную шину (2);

5/112 – количество крепежных отверстий/диаметр круга, на котором они расположены (разболтовка);

ET 35 – величина вылета диска (в миллиметрах);

D 66.6 – диаметр центрального (ступичного) отверстия диска.

Как определить разболтовку

Для каждой марки и модели авто предусмотрены индивидуальные параметры разболтовки. Для этого существуют специальные таблицы, исходя из которых и можно подобрать диски.

Если нет возможности воспользоваться таблицами, или если вашего авто в них нет, разболтовку можно определить самостоятельно. Для этого считаем количество отверстий для крепления диска. Первый параметр есть. Определить диаметр круга, на котором расположены отверстия немного сложней.

Для дисков с 3 отверстиями измеряем расстояние между стенками соседних отверстий, и умножаем его на 1,155. Полученный результат и будет искомым диаметром.

У дисков с четырехточечным креплением измеряем величину промежутка между стенками противоположных отверстий и множим его 1,414.

Для пятиболтовых колес меряем расстояние между двумя дальними отверстиями через одно, и умножаем на 1,701.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Дисковый вылет бывает:

•положительным (вертикальная ось диска расположена сзади привалочной плоскости);

•нулевым (ось диска накладывается на привалочную плоскость);

•отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Ниже представлены таблицы с указанием разболтовки, вылета и диаметра центрального отверстия дисков для популярных моделей авто.

Как узнать разболтовку диска

Приобретая на машину комплект дисков учитывается ряд параметров, из которых важна разболтовка. Под ней понимают набор характеристик для выбора комплекта под конкретный автомобиль. Их замеры можно провести своими руками, используя ряд инструментов, кроме того, подбор возможен по таблицам совместимости.

Показатели размеров

Приобретая автомобиль, особенно первый, владелец редко задумывается о том, что выбирать колеса следует осмотрительно. Комплекты на рынке часто отличаются, поскольку созданы для разных машин, хотя видимых расхождений может и не быть.

Чтобы подбор был точным, а колеса подошли машине, учитывается ряд размеров. При ошибке в определении одного из них, диски не удастся установить, но даже в случае успеха эксплуатация машины станет небезопасной. Прежде чем замерять разболтовку, следует разобраться, что в нее входит. В числе основных размеров:

• количество отверстий для монтажа колеса (в маркировке обозначается как LZ);
• расстояние между дырками для вкрутки;
• диаметр окружности, по граням которой сделаны отверстия для болтов (в маркировке диска обозначается как PCD);
• показатель ступичного окна (узнать его можно по цифре DIA);
• степень вылета диска (за нее отвечает маркировка ET).

Каждая из характеристик имеет значение в рамках выбора дискового набора. Их учет становится обязательным, если колеса приобретаются дистанционно — при несовместимости нужно будет тратить время на общение с продавцом, возврат товара, поиск нового комплекта.

На легковых машинах обычно используется 3-6 болтов на каждом диске, что намного меньше, чем у грузовиков. Учитывая диаметр и вес их колес, на закрепление каждого требуется 12-15 болтов.

Важно! Отечественные машины, особенно советского производства, в своем большинстве имеют по 4 болта для установки дисков. Исключением стала Нива, в ее колесах используется 5 болтов.

Определить точное количество крепежных элементов, необходимых для монтажа колес, можно при взгляде на стоковые диски. Путем простого осмотра станет понятно, сколько гнезд в колесе и сколько болтов для них необходимо.

Как измерить самостоятельно

Узнать разболтовку самому реально, это возможно с линейкой (предпочтительнее штангенциркуль). Ими измеряется расстояние между окошками, при этом линейка имеет погрешность, ведь не учитывает изгиб. Можно провести замеры несколькими способами, которые комбинируются для большей точности.

Соседние отверстия

Данный параметр определяется с оглядкой на показатель окружности, где находится центральная часть прорези, сделанной под крепежные болты. Диаметр без проблем вычисляется линейкой, хотя для популярных авто разработана таблица совместимости. Если используется линейка, то по прямой линии меряется расстояние между соседствующими болтами.

Полученную цифру множат на коэффициент, устанавливаемый по числу дырок в диске. Сразу следует сказать, что поперечная окружность машин ВАЗ стандартизирована на отметке 98 мм, а в Ниве — 139,7 мм. Коэффициенты же следующие:

• 3 болта — 1,155;
• 4 крепежа — величина для умножения составляет 1,414;
• 5 — 1,701;
• 6 болтов — 2;
• 10 закреплений — 3,326.

Дальние окошки

Вместо расположенных рядом отверстий можно определить разболтовку даже линейкой с минимальной погрешностью, используя дальние окошки. Проще всего мерять диски, где предусмотрено четное количество болтов — 4,6,8. Длина прямой, проведенной между противоположными отверстиями, будет означать необходимую величину.

В случае, когда на диске 5 болтов, замеряется расстояние между дырками, не являющимися соседними. Полученную цифру перемножают на коэффициентный показатель 1,051, дающий наиболее точный результат PCD.

Диаметр ступичного окна

Размер центрального окна ступицы указывается в разболтовочных таблицах и полной формуле разболтовки, упоминаемой ниже. Даже если под рукой уже готовой информации нет, результаты легко получить линейкой, либо более точным штангенциркулем. К примеру, диаметр окна в ВАЗ модели 2110 сделан на уровне 58,6 мм.

Кроме перечисленных характеристик, важен и вылет дисков. Под ним подразумевают расположение вертикальных осей симметрии колеса в отношении точки совмещения со ступицей. Вылет бывает отрицательным, а также нулевым или положительным, но даже если подбор по нему оказался неудачным, диск можно установить. Это нежелательно, ведь подвеска машины станет функционировать неправильно и при вождении сильно ухудшит безопасность.

Формулы разболтовки

Чтобы точно определить, будут ли совместимы комплект и марка авто, применяются формулы разболтовки, указывающие на параметры дисков. Бывают сокращенные и полные значения, но абсолютно все параметры указываются только в последних.

Полная

Эта формула применяется производителями дисков, наносящими соответствующую маркировку на свои изделия. Она выглядит как: 8Jх15 H2 4х100 ET0 D54,1 и для неопытного автовладельца является случайным набором цифр и букв. На самом деле каждый параметр можно расшифровать:

1. 8 Jx15 — первая цифра обозначает ширину обода, диаметр при этом равняется 15 дюймам. Х здесь демонстрирует тип диска, в данном случае они литые или кованые. Буква J сообщает о возможности применения колеса только на авто с моноприводом — задним или передним, ведь полный привод обозначается как JJ.
2. H2 — отображает количество хапов, которые иначе называются коневыми выступами. Они удерживают бескамерные шины на диске и встречаются изделия с одним хапом, либо вообще без него. Данные элементы фиксируют шину, не допуская ее разгерметизации, а также помогают эффективнее входить в поворот.
3. 4х100 — это показатель PCD, первая цифра в котором отражает количество болтовых гнезд, вторая — поперечный диаметр окружности.
4. ET0 — дает понимание о вылете диска, в данном случае он нулевой. Если же стоит цифра 40 — это положительный вылет, а обозначение ET-40 демонстрирует отрицательный вылет.
5. D54,1 — таким обозначением указывается диаметр ступичного окна, цифра дана в миллиметрах.

Диаметр и ширина колесного обода указываются в дюймах, другие же характеристики отражаются в миллиметрах.

Сокращенная

Сокращенная цифровая характеристика упрощена, в ней есть всего два показателя. формула 4х98 отражает, что в колесе есть 4 болта, расположенные по 100 мм окружности. Это стандартная разболтовка ВАЗ 2110, в других машинах также встречаются окружности от 100 до 139,7.

Перед тем, как приобретать диски, измеряют ступицу. Отличий может не быть, к примеру, диск 98-й окружности визуально сядет на ступицу с диаметром 100. На практике такой диск не будет плотно прилегать к ступице, колесо будет перекошено, а безопасность окажется под угрозой.

Таблицы с разболтовкой

Просчет разболтовки редко используется, ведь существуют таблицы совместимости. Водителю нужно найти таблицу конкретной модели и посмотреть параметры для нее. В них внесены все популярные автомобили, используемые в России.

В этой таблице собраны далеко не все разболтовки, ведь машин гораздо больше. Под конкретный автомобиль нужно искать разболтовку самостоятельно, это поможет точно подобрать колеса.

Дополнительно! Если диски все равно выбраны неверно, их можно обработать, расширив ступичное окно, поменяв места дырок под болты. Сделать это очень сложно, в большинстве случае попытки заканчиваются не только порчей дисков, но и авариями.

Разболтовка диска крайне важна, ведь при неверном ее подборе подвеска будет работать не так, как нужно и автомобиль может попасть в ДТП. Для точного выбора ориентируются на несколько показателей, среди которых диаметр ступицы, количество отверстий, размер окружности. Также существуют разболтовочные таблицы, именно они позволят быстро выбрать комплект колес, совместимый с авто.

—>Автозапчасти и СТО —>

Маркировка, по которой специалист или Вы сами сможет понять, подходит данный диск на тот или иной автомобиль, наносится на сам диск и выглядит следующим образом: 6.5Jx15 H2 5/100 ET45 d54.1. Разберём последовательно все составляющие маркировки колёсных дисков на этом примере.

6,5 — ширина обода в дюймах (6,5 х 25,4=165мм).
15 — диаметр диска в дюймах.
x — данный знак между условными обозначениями ширины и посадочного диаметра указывает на то, что обод неразъемный.
J — закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п. — может быть JJ, JK, K или L);
Н2 — буква Н (сокр. от Hump) указывает на наличие хампов (кольцевых выступов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. Существуют: простой хамп Н, двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump) и т.д. Иногда обходятся и без хампов.

СПРАВКА:
Хампы (от англ. hump, (возвышение, бугор) — кольцевые выступы вдоль закраин колесного диска, предназначенного для бескамерной покрышки. Основное назначение хампов — надежная фиксация борта покрышки в поворотах, чтобы не допустить разгерметизации колеса. В обозначениях дисков, имеющих один хамп вдоль внешней стороны, присутствует одна буква Н. Но многие модели дисков оснащены хампом и вдоль внутреннего края диска, о чем сообщает индекс Н2. Два хампа повышают надежность фиксации покрышки на колесе, но создают проблемы при ее монтаже. Поэтому на некоторых дисках второй хамп делают как бы усеченным по высоте. Такие хампы называются плоскими (flat hump), в маркировке колеса они обозначаются буквой X.

5х100. Цифра 5 — количество крепежных отверстий для болтов или гаек. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию. 100 — диаметр, на котором они расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он равен 100 мм. При необходимости PCD можно рассчитать, измерив расстояние (А) между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля).

СПРАВКА:
Отверстия крепления делают с допуском в плюс по диаметру. Поэтому можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров. Например, на ступицу с PCD 100/4 часто надевают колесо PCD98/4 (98 мм от 100 на глаз не отличишь). Это недопустимо! В этом случае из всех гаек только одна будет затянута полностью, остальные же отверстия "уведет" и крепеж окажется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной. На ходу такое колесо будет "бить ", кроме того, не полностью затянутые гайки будут откручиваться сами собой. 112- диаметр расположений отверстий крепления.

У дисков с пятью крепёжными болтами (или гайками) для получения значения PCD расстояние А нужно умножить на коэффициент 1.701, т.е. PCD = A х 1.701. У дисков с четырьмя крепёжными болтами (или гайками): PCD = Аx1.414. С тремя — 1,155.

ET45 — Вылет (или вынос). Это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска. Вылет (ЕТ) измеряется в мм. и в нашем случае он равен 45 мм. Производители, в зависимости от страны, могут заменять ЕТ на DEPORT или OFFSET.
В случае отрицательной величины вылета его длина помечается знаком "-". Например: ЕТ -15. Вылет для колес каждого автомобиля рассчитывается производителем. Соблюдение этого параметра при изготовлении или подборе колеса, является важным условием его безопасного расположения в колесной арке. К тому же, разность расчетной (рекомендуемой) и реальной величин обуславливает образование плеча и сила, действующая на него, нагружает элементы подвески и поворотный механизм. Результатом может стать опасное отклонение автомобиля от курса. Допустимым считается отклонение в пределах плюс-минус 5-7мм.
Формула расчета вылета диска: ЕТ = а — b/2, где а — расстояние от плоскости прилегания диска к фланцу ступицы до внутреннего "края", b — ширина диска

СПРАВКА:
Не рекомендуется ставить на автомобиль колеса с нештатным вылетом. Значительное уменьшение вылета делает колею колес шире, что немного повышает устойчивость автомобиля при поворотах и придает ему "спортивный" вид, но, вместе с тем, резко перегружает подшипники ступиц и подвеску.
Увеличить же вылет, то есть сузить колею, как правило, невозможно — диск начнёт упираться в элементы тормозной системы.

d54.1 — Диаметр центрального отверстия (диаметр ступицы), который измеряется со стороны привалочной плоскости и обозначается как DIA. DIA измеряется в милиметрах и в нашем случае равен 54.1 мм.
Диаметр центрального отверстия должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Точное сопряжение этих размеров обеспечивает предварительное центрирование колеса на ступице, что облегчает установку болтов. Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные(центровочные) кольца, надежно фиксирующие диск, исключая возможность возникновения вибраций.
Также на диске могут быть указаны:
Дата изготовления. Обычно год и неделя. Например: 0403 означает, что диск выпущен в 4 неделю 2003 года.
SAE, ISO, TUV — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
PCD 100/4 – присоединительные размеры;
MAX PSI 50 COLD –означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.

JWL и VIA — что значат эти аббревиатуры в маркировке колесных дисков?

Контроль качества и безопасности автомобильных колесных дисков всегда был очень важным. Именно по этой причине Министерство земельных ресурсов, инфраструктуры, транспорта и туризма Японии (Ministry of Land, Infrastructure, Transport and Tourism (MLIT)) создало и применило на практике «Технические стандарты соответствия легкосплавных колесных дисков для легковых автомобилей» и «Технические стандарты соответствия легкосплавных колесных дисков для грузовых автомобилей и автобусов». Эти стандарты имеют ряд требований, которым должен соответствовать колесный диск, а так же определяет степень нагрузки, которую должен выдерживать диск.

JWL-маркировка
Такие технические стандарты определяют, что производители автомобильных дисков самостоятельно проводят тестирование своей продукции и только в случае соответствия маркируют диск аббревиатурой JWL (для легковых автомобилей) и JWL-T (для грузовых автомобилей и автобусов).Сама аббревиатура обозначает – Японские Легкосплавные Диски и является обязательной только для автомобильных дисков, реализация которых производится на территории Японии. Все остальные производители могут наносить такую маркировку по желанию и производится она по заявке изготовителя.

VIA-маркировка
VIA – маркировка, которая может наноситься на автомобильный диск, только при позитивном прохождении испытаний в лаборатории Транспортной Инспекции Японии. VIA является зарегистрированной торговой маркой и ее нанесение без соответствующих пройденных тестов является закононаказуемым. В Японии создана целая система для регистрации легкосплавных дисков, производимых на территории государства.

Для того, чтобы зарегистрироваться в системе, производитель обязан пройти ряд тестов. Этот процесс контролируется Японским советом по тестированию автомобильных дисков. Только продукты, прошедшие регистрацию VIA, получают право на маркировку с соответствующей аббревиатурой.

В состав совета входят несколько организаций: Японская Алюминиевая Ассоциация (JAA), Отделение JAWA Комитета по контролю автозапчастей афтермаркет Ниппон (NAPAC), Независимая Японская Ассоциация Автоинспекции. Эти организации являются ключевыми в процессе контроля и стандартизации автомобильных колесных дисков.

Сравнение испытаний по нормативам JWL VIA и UNECE (Европейская экономическая комиссия ООН):

1) Расчет индекса нагрузки для испытаний
В UNECE является нагрузка транспортного средства, а в JWL VIA берется из норматив на основе диаметра центрального отверстия и PCD (Pitch Circle Diameter) что являет собой количество отверстий для крепления колеса и диаметр на котором они расположены.
Как пример, чтобы понять разницу, вы должны представить модель W2354 16×8 для Land Rover Defender, где PCD 5×165 и диаметр центрального отверстия 114 мм.
В случае JWL VIA нагрузка для испытаний составляет 765 кг, но техническими характеристиками данного автомобиля предусмотрена нагрузка в 1100 кг!

2) Формулы расчета прилагаемой нагрузки
Кручение на изгиб
а. Для JWL VIA по формуле M=Sm x F x (μ x r + d)
где F испытательная нагрузка Sm = 2 для колесных дисков из алюминиевого сплава и μ = 0,7. d является ET.
б. Для UNECE формула такая же, где M = Sm х F х (μ x r + d)
где F испытательная нагрузка Sm = 2 для колесных дисков из алюминиевого сплава и М = 0,9. d является ET.
Здесь есть разница F (которая обычно в UNECE больше) и μ, что в JWL равна 0,7 а в UNECE составляет 0,9 (разница 20%).
Самая большая разница, однако, в ходе испытания
В JWL она применяется к 100% нагрузки, рассчитанного на 100000 циклов вращения.
В UNECE наносят на 75% от расчетной нагрузки, но и для 200000 циклов вращения, а затем 50% нагрузки для 1800000 циклов вращения.

Испытание качением
где F является испытательной нагрузкой, Sr=2,5
б. Для UNECE формула такая же, как Q = Sr х F
где F является Sr испытательная нагрузка = 2
Имеем как разницу величину F (которая обычно в UNECE больше). Даже здесь имеем большую разницу в условиях испытаний: В JWL устанавливаются 100% нагрузки, вычисленной для 500000 циклов вращения.
В UNECE применяют 100% от расчетной нагрузки на 2000 км.

(!) Имейте в виду, что в среднем испытание по нормативам UNECE больше на 800000-900000 циклов, что почти в два раза больше чем в JWL VIA.

Испытание на удар
а. Для JWL VIA формула D = 0.6W + 180
где W является испытательной нагрузкой.
б. Для UNECE формула такая же D = 0.6W + 180
где W является тест нагрузки
Хотя тест идентичен, имеем разницу в W, которая обычно в UNECE больше.

Маркировка на китайских литых дисках:

TIRE SIZE DESIGNATIONS
(P) 205 / 55 R 16 91 W
W 速度代号 Speed symbol
91 载重索引 Load index
16 轮辋尺寸（英寸）Rim diameter code (inches)
R 轮胎结构（子午线）Tire construction code (radial)
55 偏平率 Nominal aspect ratio
205 整体宽度（毫米）Nominal section width (millimeters)
P 轿车－公制 PRMetric Designation (TRA Only)
