Как подключить сабвуфер к магнитоле

Как подключить сабвуфер к магнитоле?

схема подключения сабвуфера

01.02.2017

Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

Подключение такое могут сделать на СТО RealZvuk или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

Необходимый инструментарий и материалы.

  • Предохранитель.
  • Конденсатор.
  • Проводка.
  • Кусачки.
  • Плоскогубцы.
  • Изолента.
  • Гаечные ключи.
  • Разводной ключ и стяжка.
  • Непосредственно сабвуфер.

Подключение пассивного сабвуфера к магнитоле, инструкция.

Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

Схема подключения сабвуфера к магнитоле.

Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле. Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

схема подключения сабвуфера

Замечу: сабвуфер вместе с усилителем требует немала места, поэтому многие размещают их в багажнике машины. Как вы, наверняка, догадались для подключения сабвуфера в таком случае провода приходится вести через весь салон — к аккумулятору.

Внимание!
Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания).
Начинаем подключение пассивного сабвуфера.

Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

Установить Сабвуфер на авто ?

Смотрите Как подключить сабвуфер

Первый этап подключения.

Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

Второй этап.

Протягиваем провода в моторном отсеке и выводим жгут в салон.

В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

Третий этап.

От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

Четвертый этап подключения сабвуфера к магнитоле.

«Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

Подключение активного сабвуфера к магнитоле.

При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.

Многие граждане устанавливают сабвуферы у себя дома, но далеко не каждому известно, как поставить данный прибор в автомобиль и на каком сабвуфере лучше остановить свой выбор. В настоящее время на рынке встречается большое количество моделей.

Монтаж сабвуфера в авто

Саб на SWR12D4.2

Сабвуфер представляет собой обыкновенный аудиодинамик, но у него достаточно крупные габариты, и его преимущественной задачей является воспроизведение басов. Через один динамик нельзя воспроизводить все необходимые звуки. Существует высокочастотное звучание, звучание с низкими и средними частотами. СЧ и НЧ аудиодинамики характеризуются плотным и четким басом. Произвести установку такой системы достаточно трудно. Она занимает довольно много места в салоне, поэтому поставить сабвуфер, к примеру, в седан очень сложно.

Существуют активные и пассивные автомобильные сабвуферы. У пассивной модели есть всего один аудиодинамик, который вмонтирован в корпус из древесины. Данный материал улучшает качество звучания. Сабвуфер пассивный лишен каких-то дополнительных деталей. Это обычный динамик. Его нельзя подключать к общей мультимедийной системе, потому что так можно обеспечить короткое замыкание.

Выбираем динамик для сабвуфера в машину

10-ти дюймовый низкочастотный динамикЗачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Читайте так же:
Какие лампочки стоят на Ниссан Альмера?

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

саб в машине

Для данной разновидности сабвуфера требуется специальный усилитель. Такое устройство получает от системы соответствующие сигналы, после чего отправляет их на сабвуфер, выдающий НЧ. У активного же сабвуфера уже есть свой усилитель. Его можно напрямую подсоединить к мультимедийной системе и наслаждаться отличным звучанием. Вам не нужно будет дополнительно покупать и подключать усилитель. Но у сабвуферов активного типа есть один минус – они стоят гораздо дороже своих пассивных аналогов.

Перед тем, как подключать сабвуфер, с АКБ необходимо снять клемму. Затем нужно подсоединить самый главный проводок, разъем для которого находится между мотором и автосалоном. Провод необходимо пропускать максимально аккуратно, а затем его зажать непосредственно под капотом.

У активного сабвуфера, как правило, есть пара выходов, которые и предоставляют возможность прямого подключения к системе. Для данной цели нужно воспользоваться специальным шнуром. В общем, установка автомобильного сабвуфера не вызовет особых сложностей.

Еще один короб под Alpine SWR12

Еще один короб под SWR12 , Размеры 93х40х25, порт 220см на 34гц, обьем чистый 44 литра
Сабвуфер, который давно стал легендой автозвука
Номинальная мощность 1000вт
Максимальная мощность 3000вт
Короб из фанеры с щелевым портом, обшит карпетом.

Спецификация динамика Alpine SWR 12D4

  • Мощность RMS, Вт : 1000
  • Максимальная мощность, Вт : 3000
  • Частотный диапазон, Гц : 24 — 200
  • Импеданс, Ом : 4 + 4
  • Fs, Гц : 28
  • SPL, дБ : 84,9
  • Vas, л : 46
  • Qts : 0,48
  • X-max, мм : 20
  • Монтажная глубина, мм : 162
  • Монтажный диаметр, мм : 275

Саб на SWR12D4 Саб на SWR12D4.2

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.
Плюсы:
-Высокая эффективность (громче чем ЗЯ)
-Хорошее охлаждение катушки сабвуфера
-Возможность настройки оформления под определенные жанры музыки с целью получения максимальной эффективности в определенной полосе низких частот

Минусы:
-Сложность расчета
-Занимает гораздо больше места, чем ЗЯ
-Имеет более размытый бас, в отличие от ЗЯ(К слову, качество баса в ФИ все же можно улучшить, но жертвуя давлением)

Именно из за высокой громкости, и давления я выбрал ФИ.И конечно же настройка короба под свои вкусы.

Как подключить автомобильный усилитель дома?

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А ! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 — 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах — это 12А. Топовые, дорогие модели выдают по 50 — 70А !

Вот такой блок выдаёт на выходе +12V ток 14А.

Блок питания от ПК

Как определить? Смотрим характеристики блока питания, строчку "мощность по линии 12V". Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V

16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы — это +12V, а чёрные — это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на "полную катушку", будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – "управление"). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Включение автомобильного усилителя без магнитолы

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 — 120 мА.

Кстати, при монтаже усилителя в автомобиле, бывает так, что управляющий (синий) провод уже задействован, например, на ту же активную антенну. Как быть? Тогда можно подавать напряжение +12V на клемму REM через кнопку с фиксацией, а саму кнопку разместить на панели автомобиля. Такой же приём можно реализовать и дома. Просто в разрыв провода +12V — — -> REM ставим обычный тумблер или рокерный выключатель. Такие продаются в любом магазине автотоваров.

Внимание! Так как ток потребления автоусилителя может достигать 40 и более ампер, то подключать его к блоку питания следует медными проводами с сечением 6 — 10 мм 2 . По возможности, соединительные провода сделать покороче. Это в идеале. На практике, если не будете "загонять" усилитель на максимальный режим, подойдут обычные провода с сечением 1,5 — 2,5 мм 2 .

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на "тюльпаны".

Подключение MP3-плеера к автоусилителю

При наладке усилителя не стоит забывать, что на его панели есть регулятор входного уровня сигнала — «LEVEL». Это — не что иное, как регулятор громкости, наподобие тех, что имеется у аналоговых магнитол или кассетников.

Регулировка уровня входного звукового сигнала

При уровне в 0,2V на вход поступает максимальный уровень сигнала — усилитель будет работать громче. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Естественно, уровень сигнала можно выставить и регулятором громкости самого MP3-плеера.

Читайте так же:
Как долго ждать проверки Огэ?

У многих усилителей регулятор уровня входного сигнала имеет только указатель в виде стилизованной стрелочки или указателя.

В зависимости от комплектации автоусилителя, его можно применять по-разному. Простейший пример.

В большинстве усилителей есть переключатели режимов работы фильтров (кроссоверов). Например, у автоусилителя CALCELL я обнаружил переключатель X-OVER SELECTOR (у других моделей может быть переключатель BASS/ FLAT/ TREBLE и аналогичные). При выборе режима задействуется соответствующий фильтр — LP (40Hz — 160Hz), HP (40Hz — 600Hz). Режим OFF выключает все фильтры (он же FLAT).

В режиме FLAT никакой коррекции сигнала не происходит. Грубо говоря, что пришло на фильтр, то и вышло.

Выбор режима и настройка фильтра

Если выбрать режим LP, то входные фильтры срезают все частоты выше 40 — 160 Гц и оставляют только низкие звуковые частоты. Такой режим подойдёт для работы на сабвуфер.

Фильтр работает сразу на два из 4 каналов усилителя, например, на фронтальные колонки (FRONT). Такие переключатели есть и у 2 других усилителей — тыловых (REAR). Деление усилителей на FRONT и REAR условно. Если детально рассмотреть схемотехнику аппарата, то окажется, что все четыре усилителя в его составе одинаковы как сиамские близнецы. Но суть не в этом.

Все автоусилители могут работать в режиме моста (Bridge). Это когда два усилителя работают на один динамик или колонку. При этом мощности складываются. Таким образом, при наличии 4-канального автоусилителя можно смонтировать стереосистему с сабвуфером 2+1(sub).

Конфигурация 2+1 (сабвуфер)

Достаточно 2 канала усилителя включить в мост и подключить к НЧ-динамику, он будет выполнять роль сабвуфера. При этом переключателем режимов выбираем режим LP и выставляем нужную частоту среза для сабвуфера. В результате мы получим полноценный сабвуфер. Оставшиеся 2 канала можно задействовать для усиления правого и левого фронтального канала. Для них режим ставим OFF.

Вы когда-нибудь задумывались над тем, почему в акустических системах всегда применяют один, но мощный сабвуфер? Дело в том, что на низких частотах человеческое ухо плохо воспринимает стереоэффект. То есть уху "по барабану" откуда грохот. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими (СЧ и ВЧ), звуковая мощность должна быть в 2 раза больше, чем правого (R) и левого (L) каналов в отдельности. Именно поэтому, сабвуфер и нужно включать в режим мост. Думаю, это понятно.

В этом маленьком мануале не была раскрыта тема акустики. В любом случае, при подключении динамиков и колонок к автоусилителю надо помнить о том, что сопротивление их должно быть не менее 2 — 4 Ом. Если хотите узнать, как правильно соединить несколько динамиков, то загляните на эту страницу. Также советую ознакомиться с устройством динамика и его основными параметрами.

Прежде чем что-либо подключать, обязательно читаем инструкцию к вашему усилителю!

Как подключить саб к усилителю?

Система из колонок и низкочастотного излучателя способна точно передать весь диапазон звуков любых музыкальных инструментов. Можно купить домашний кинотеатр в сборе, тогда не придется ломать голову, как подключить колонки и сабвуфер к усилителю – в инструкции все расписано достаточно подробно и понятно. Но такие системы стоят дорого.

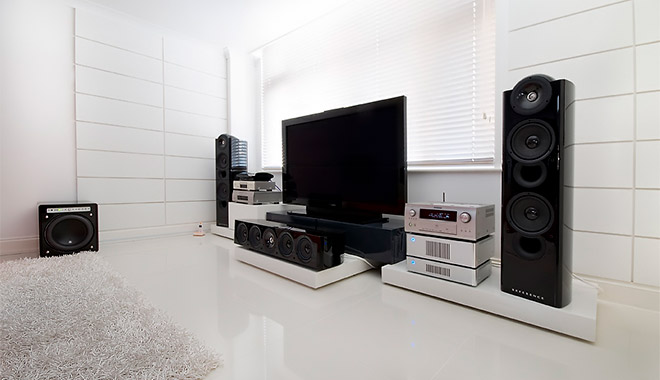

Собрать домашний кинотеатр самостоятельно – это реально

Если у вас дома установлена качественная стереосистема, можно сэкономить. Колонки и усилитель уже есть, но в системе не хватает басов. Значит, можно докупить только низкочастотный излучатель, или как его сокращенно называют меломаны, – саб.

При сборе акустической системы из разрозненных компонентов встает вопрос, как подключить сабвуфер к усилителю. Рассмотрим различные варианты. Способ подключения зависит от параметров телевизора, блока усиления сигнала и самого излучателя низких частот.

Как подключать к телевизору сабвуферы различных типов

Низкочастотные излучатели бывают двух видов:

  • активные,
  • пассивные.

В активных моделях встроен усилитель мощности. Это значит, что сигнал от источника усиливается уже внутри сабвуфера. При таком способе подключения потери и искажения сводятся к минимуму. Пассивный низкочастотный излучатель не имеет собственного усиливающего модуля. Что получил от источника, то и выдает во вне. Понятно, что громкость и качество звука страдают.

Как подключить активный сабвуфер к телевизору

В нашем случае это означает, что пассивный сабвуфер можно подключить только к усилителю или ресиверу, а активный прямо к телевизору. Низкочастотные излучатели с встроенным усилителем комплектуются специальным шнуром с «тюльпанами» 2RCA, которые достаточно вставить в соответствующие слоты. Например, эта опция доступна во всей линейке продукции Sony.

Далее заходим в меню настроек телевизора. Находим вкладку «аудио» и активируем функцию «цифровой выход» (digital out). Теперь звук с телевизора будет проходить через усилитель сабвуфера. Басы зазвучат объемнее.

В новых моделях телевизоров LG, Samsung, Philips и некоторых других производителей аналоговые разъемы не устанавливаются. В этом случае подключить саб к телевизору можно с помощью портов HDMI, оптического или коаксиального кабеля, а также гнезда для наушников mini Jack 3.5 мм.

Современные телевизоры оснащаются опциями автоматической синхронизации, поэтому достаточно следовать инструкциям. По такой же схеме подключается активный сабвуфер к усилителю или проигрывателю дисков.

Как подключить пассивный сабвуфер к телевизору

Пассивный низкочастотный излучатель – это по сути динамик большого диаметра в корпусе из дерева или пластика. Так как встроенного блока, усиливающего сигнал нет, подключать саб к телевизору следует только через усилитель или AV-ресивер. Возможны два варианта.

Разбираемся, как правильно подключить пассивный сабвуфер к усилителю. Особой сложности в этой операции нет. Необходимо изучить, какими выходами оснащен усиливающий модуль, и какие входы есть на сабвуфере.

HDMI – лучший вариант

Если есть парные порты HDMI (ARC), лучше остановить выбор на них. Этот интерфейс позволяет получить самую качественную на сегодня передачу аудиосигнала. Соедините вход HDMI IN на сабвуфере с выходом HDMI OUT на усилителе с помощью соответствующего кабеля. Теперь при просмотре фильмов или прослушивании музыки можно наслаждаться мощными басами.

Читайте так же:
Как отключить иммобилайзер на ваз?
Коаксиальный кабель – отличный вариант

Если не удалось найти на сабвуфере и «усилке» парные слоты HDMI (ARC) или «оптику», не переживайте. Сопоставимое качество обеспечивает и коаксиальный кабель. Найдите на сабвуфере вход COAXIALASSIGNABLEIN или DIGITALAUDIOIN, а на усилителе выход COAXIALASSIGNABLEOUT или DIGITALAUDIOOUT. Соедините эти порты и получайте удовольствие от современных музыкальных хитов.

Композитный разъем RCA – достойное решение

Интерфейс этого типа в просторечии называют «тюльпанами». Нужно найти на сабвуфере порты AUDIOIN красного и белого цвета. На усилителе должны быть ответные части AUDIOOUT с такой же окраской. Необходимо строго соблюдать полярность. Если на шнуре «тюльпанчики» окрашены в черный и красный, соединяйте черные «папы» с белыми «мамами». Желтые наконечники (если они есть на кабеле) игнорируйте, они передают видеосигнал.

Разъем SCART – хороший ход

Если на усилителе есть только слот SCART, поищите на сабвуфере гнезда RCA. Нашли? Теперь вы сможете соединить устройства с помощью специального кабеля, который имеет и многоштырьковый разъем, и пару «тюльпанов». Конечно, аналоговый сигнал проигрывает в качестве цифровому, но при хорошей настройке можно добиться отличного звучания.

Как подключить сабвуфер к автомобильной акустике

С подключением сабвуфера к домашней акустике разобрались. Не меньший интерес вызывает тема низких частот в аудиосистемах для автомобилей. Не секрет, что сегодня «стальные кони» оцениваются не только по скорости, экономичности или проходимости, но и по уровню комфорта.

Автомобилистам, которые любят музыку, приходится самостоятельно решать, как подключить сабвуфер к магнитоле с усилителем. Производители автомобилей устанавливают в свои изделия продвинутые магнитолы и системы из нескольких колонок («пищалки» на сленге автомобильных меломанов). Сабвуферы в стандартную комплектацию не входят. Напрасно. Чтобы наслаждаться современной музыкой, необходима полноценная акустика.

Как подключить 4 канальный усилитель к сабвуферу

Изначально производителями предполагается, что подключением бортовой аппаратуры авто занимаются профессионалы. По этой причине подключать сабвуфер к усилителю в автомобиле намного сложнее, чем в бытовой технике типа домашних кинотеатров.

Наиболее продвинутым типом автомобильных усилителей являются 4 канальные устройства. К ним можно подключить различные комбинации акустических элементов:

  • две, три или четыре «пищалки»,
  • пару колонок и саб,
  • две «пищалки» и два сабвуфера.
Разберемся, как правильно подключать сабвуфер к 4 канальному усилителю.

Начнем с того, что на усилителе (на сленге автомобилистов произносится как «усь») расположены несколько групп выходов:

  • силовые (для источников питания),
  • 12 В (на них подается питание от бортового аккумулятора),
  • REM (подключение кабеля главного блока),
  • аналоговые порты RCA,
  • клеммы для динамиков и сабов с маркировкой +/-,
  • заземление.

Изначально звук подается с автомагнитолы на усилитель. Далее с «усилка» сигнал распределяется на «пищалки» и «басовик». Сабов может быть и два. Как подключить 2 сабвуфера к усилителю, рассмотрим ниже.

Чтобы усилитель нормально работал, необходимо обеспечить бесперебойное питание. От АКБ пускаем кабель на усилитель. Недалеко от аккумулятора устанавливаем предохранитель. Ближе к усилителю обязательно ставим конденсатор. Он нужен, когда сабвуфер развивает максимальную мощность. Кондер располагаем около уся, чтобы посадить их на одну массу (заземление).

Пошаговая инструкция, как подключить сабвуфер к магнитоле с усилителем

Со схемой подключения в теории разобрались. Теперь нужно понять, как правильно подключить сабвуфер к усилителю на практике. Или выяснить, что подобная работа вам не под силу и запланировать обращение в автосервис. В любом случае, будет поучительно и полезно.

Операции по подключению акустической схемы нужно выполнять, когда цепь отключена от аккумулятора! В противном случае возможно короткое замыкание. Это чревато выходом из строя всей аппаратуры и повреждением бортовой электрической системы.

1Прокладываем кабель питания с установленным предохранителем от плюсовой клеммы АКБ к усилителю. Просто протягиваем провод, не закрепляя на клемме аккумулятора. Номинал предохранителя равен максимально потребляемой усилителем силе тока. Для надежности прибавьте к этой величине еще 5 ампер.
2Силовой кабель желательно защитить гофрой, особенно участок, который находится в моторном отсеке. Вытягиваем провод со штатным пучком проводки в салон. Усилок, как правило, устанавливается в багажнике вместе с сабом, поэтому нужно заранее продумать, как протянуть кабель к нему. Некоторые элементы салонной отделки придется снять или ослабить.
3В багажник кабель выводится через технологическое отверстие (как из подкапотного пространства в салон). В иномарках, скорее всего, будет стоять заглушка из резины. В российских авто заглушки не ставят. Да и самого отверстия может не быть. Придется использовать дрель и сверло подходящего диаметра. В просверленное отверстие желательно вставить резиновую втулку, чтобы провод не перетерся.
4Когда провод выведен в багажник, подсоединяем его к плюсовой клемме усилителя. От минусового контакта кидаем заземление на любую чистую металлическую деталь. Например, крепим конец «ноля» к болту, который фиксирует заднее сиденье. Устанавливаем конденсатор, который заземляем на ту же массу, что и «усилок».
5Подключаем клеммы сабвуфера к контактам усилителя, соблюдая полярность. Это очень важно, иначе саб быстро выйдет из строя. Тщательно проверьте, насколько плотно затянуты винты. Слабый контакт неизбежно скажется на качестве звучания.
6Теперь подключаем провода, которые пойдут к магнитоле в салон. Двухжильный композитный с «тюльпанами» подсоединяем к соответствующим разъемам. Одножильный проводок (чаще синего цвета) для питания подключаем к контакту, который находится между минусовой и плюсовой клеммой. Протягиваем жгут в салон.
7Аккуратно вытаскиваем магнитолу с помощью специальных ключей. Если их нет, воспользуйтесь отвертками, или ножами. Теперь соединяем аналоговый вход усилителя с таким же выходом магнитолы композитным кабелем RCA. Белые штекеры вставляем в разъемы того же цвета. Если на шнуре только черные и красные «колокольчики», черные штекеры вставляйте в белые слоты. Главное, не спутать их с похожими гнездами для высокочастотных колонок.
8Подключаем провод управления питанием (как правило, он идет вместе со жгутом композитных кабелей) к соответствующему проводку синего цвета на магнитоле. Теперь, при включении магнитолы питание будет поступать и на усилитель, а от него – на сабвуфер.
9Теперь можно подключить собранную электрическую цепь к источнику питания – аккумуляторной батарее. Закрепляем свободный конец кабеля, который оставался в моторном отсеке к плюсовой клемме АКБ. Если вы все сделали правильно, при активации магнитолы сабвуфер включится автоматически.
Читайте так же:
Как настроить IMAP mail ru?

По этому алгоритму можно действовать, когда нужно подключить 2 сабвуфера к усилителю. В пятом пункте инструкции вместо двух клемм нужно будет задействовать четыре. Все остальные манипуляции аналогичны.

Территория баса: как правильно настроить беспроводное подключение сабвуфера REL

Территория баса: как правильно настроить беспроводное подключение сабвуфера REL

Тогда – как, впрочем, и до сих пор, – большинство пользователей довольствовались беспроводными решениями Bluetooth, приемлемыми для среднего сотового телефона. Качество связи, которое они обеспечивают, не особенно высокое. Те, ранние системы имели задержку порядка 120 миллисекунд.

Недалеко от них ушли и средние беспроводные сабвуферные системы последнего десятилетия. Попробуйте взять свой сабвуфер с беспроводным подключением и отнести его к соседу, который живет в квартире напротив. Затем включите саб и послушайте, сидя у себя в гостиной. Неудивительно, что звучание будет ужасным. Хуже того, из-за использования схем цифрового сжатия звук становится худосочным и сдавленным.

Между тем, уже тогда наши беспроводные системы имели задержку 16 – 20 мс. Это почти на 85% меньше!

Задержка возникает в процессе приёма аналогового аудиосигнала, прохождения его через схемы кодирования A-D, беспроводной передачи сигнала и, наконец, его обратного преобразования в аналоговый сигнал.

Территория баса: как правильно настроить беспроводное подключение сабвуфера REL

Беспроводные системы REL разработаны командой инженеров и музыкантов для воспроизведения сигналов во всём диапазоне частот. При отстройке звука REL мы используем не только бас, но и все другие музыкальные инструменты. Цифровая трансляция осуществляется без какой-либо компрессии.

Таким образом, вместо того, чтобы предлагать вам инертный бас, отстающий от музыкантов чуть ли не на 2 доли, будто играет пьяный ударник, мы установили сабвуфер не в квартире вашего соседа, у вас в гостиной на оптимальном расстоянии – 4-5 метров от места прослушивания. А поскольку мы никогда не соглашались использовать компрессию, вся богатая взрывная динамика передается так же, как если бы ваш сабвуфер REL был подключён кабелем.

И вот тут кроется своего рода проблема. Видите ли, за десять с лишним лет, прошедших с тех пор, как мы революционизировали беспроводную передачу сигнала на сабвуфер, мир помешался на беспроводных устройствах. Зачастую, их даже не считают беспроводными. Их использование настолько удобно и безопасно, что устройства, вроде Alexa, вероятно, уже и не воспринимаются как беспроводные.

Согласно прогнозу журнала «RCR Wireless News», к 2023 году в мире будет насчитываться около 22 миллиардов беспроводных устройств.

В США в 2020 году на одно домохозяйство приходилось около 11 беспроводных устройств, а к следующему году их число возрастет до 14. Великобритания и Европа не сильно отстают. И это ведет к «беспроводному хаосу».

Любое беспроводное устройство по своей сути является цифровым. Однако с точки зрения беспроводной функциональности оно не сильно отличается от старого доброго FM-тюнера. А радиопередатчики, как известно, – «шумные» устройства. Впрочем, для этого они, собственно, и предназначены.

Таким образом, невозможно установить беспроводное устройство REL рядом с другим беспроводным устройством. И надеяться, что оно не будет вызывать помех.

Высокоскоростная связь без компрессии данных означает, что для снижения вредного воздействия одного беспроводного устройства на другое они должны находиться на расстоянии не менее 90 см друг от друга.

«Да неужели?», – недоумённо спросите вы. Ведь ваш широкополосный модем расположен прямо рядом с домашней точкой Wi-Fi. Рядом с ними бодро звучат колонки Alexa, ещё в трех комнатах вашего дома работают спутниковые приставки. Слева от вашего компьютера радостно гудит передатчик Sonos Bridge. А YouTube, айфоны, айпады и другие беспроводные Bluetooth-устройства всего вашего семейства, транслирующие музыку и видео. Но в отличие от наших беспроводных передатчиков, эти устройства предназначены для выполнения совершенно других функций.

Наша задача – точно попадать в долю. Укладываться в темп с музыкальной системой, компоненты которой (почти во всех случаях) имеют кабельные соединения.

И реальность такова, что у нас нет чудесной возможности сэмплировать и ресэмплировать данные. Поместить их в буфер и анализировать до бесконечности. Пока, наконец, компьютер не решит, что поток данных идеален. Нет. Звон тарелок через основные колонки (с проводным подключением) мы слышим ПРЯМО СЕЙЧАС. И сабвуфер REL должен передать мягкий удар войлочной колотушки по напольному тому прямо СЕЙЧАС. Но как преодолеть хаос из радиосигналов Wi-Fi, носящихся по всей комнате, в которой расположена ваша музыкальная система?

Беспроводной передатчик для подключения сабвуфера REL

Легко. Следует остановиться и осознать, что любой «беспроводной» сигнал начинается с кабеля, идущего к беспроводному передатчику. Это означает, что беспроводная система REL фактически является гибридом кабельной и беспроводной связи. И здесь кроется решение проблемы. Используя кабельный вход передатчика REL (будь то канал LFE/.1 или высокоуровневое соединение), следует понимать, что этот кабель обеспечивает значительную гибкость размещения беспроводного передатчика REL.

Есть ещё одна особенность: тело человека состоит преимущественно из воды. Это делает нас препятствием для прохождения беспроводных сигналов. Вода поглощает Wi-Fi и любой другой беспроводной сигнал. Поэтому люди, стоящие на пути сигнала, являют собой реальную проблему.

Вот пример из реальной жизни: один мой приятель приобрёл пару небольших сабвуферов REL. И обратился ко мне за советом по поводу их подключения. Его система располагалась во встроенном шкафу. А сабвуферы должны были находиться на другой стороне комнаты. Задав несколько вопросов, я предложил ему использовать вместо входящих в комплект 10-метровых кабелей высокого уровня 3-метровые. И купить в магазине Ikea пару небольших полок без металлических креплений. Установленные в верхней части шкафа, они располагались на высоте выше человеческого роста. Помещённые на них передатчики могли беспрепятственно передавать низкочастотный сигнал на сабвуферы REL, размещённые напротив.

Представьте себе: вы пригласили друзей или соседей, и когда те вошли в комнату, чтобы оценить предмет вашей гордости, басы вдруг начинают куда-то проваливаться. Совсем иное дело, когда передатчики расположены над головами людей. Таким образом обеспечивается беспрепятственный путь прохождения сигнала. Достаточно лишь установить передатчик на верхней полке встроенного шкафа.

Итак, наши сверхбыстрые беспроводные устройства сталкиваются с проблемами, которых просто не существует для обычного Wi-Fi. Мы не можем полагаться на буферизацию: музыка звучит в реальном темпе, который не может быть замедлен или прерван для обработки данных. К тому же, большинство компонентов системы имеет кабельное подключение. Чтобы сохранить высокое качество звучания, беспроводная передача должна быть такой же быстрой, как и проводная!

John Hunter
John Hunter,

REL Owner & Design Director

Способы подключения разных видов сабвуферов к компьютеру

Каждый человек — вселенная. И у каждого из нас свой неповторимый вкус. Одному нравится арбуз, а другому — свиной хрящик. Эта статья для тех, кто свою вселенную стремится наполнить качественным звуком и не знает, как к компьютеру подключить сабвуфер. Или требуется уточнить некоторые детали.

Читайте так же:
Как подключить ПК к телевизору самсунг через wi fi?

Сабвуфер

Что такое сабвуфер

Сабвуфер (subwoofer, англ.) — этим словом называют отдельно выделяемый динамик под воспроизведение низких частот. Ведь без них звук становится совершенно «нищим». Этот динамик ещё называют «поднизкочастотным», но это слово трудно выговаривать. Поэтому закрепилось название «сабвуфер».

Различают:

Сабвуфер активный — конструктивно содержит в себе усилитель мощности встроенный. Обладает возможностью тонко настроить звуковую волну (по амплитуде или по фазе), а также выполняет функцию отсекания высокочастотных колебаний. Подключается насквозь между акустической системой и источником звука.

Пассивный сабвуфер

Сабвуфер пассивный — работает в отсутствие усилителя мощности. Поэтому его нужно подключать параллельно к стереоколонкам или к одному из каналов усилителя. Если его подключить сквозным подключением, то он будет оказывать негативное влияние на качество звучания. Это проявляется в снижении громкости, динамичности. Пассивный саб не имеет средств, позволяющих настроить звук.

Многоканальные звуковые системы

Теперь разберёмся со звуковой системой. Для того чтобы воспроизводимый звук получил красивую (качественную) окраску, его техническим путём разбивают на полосы. «Разбивают на полосы»— означает, что с помощью фильтров (определённым образом собранных элементов или микросхем) отбирают несколько перекрывающих друг друга диапазонов.

Затем каждая из этих полос передаётся на свою отдельную динамическую головку. (динамик). Так образуется схема звуковой системы:

  • Когда говорят, что звуковая система двухполосна, — это означает, что в ней используется один динамик для низкой (НЧ) и средней частоты (СЧ) плюс один динамик для высокой частоты (ВЧ). Схема — НЧ/СЧ+ ВЧ;
  • Трёхполосная схема — НЧ + СЧ + ВЧ;
  • 2,5-полосная схема — НЧ/СЧ + ВЧ.

Для простоты (чтобы с одного взгляда было все понятно) многоканальные звуковые системы принято обозначать сочетанием двух цифр через точку. Цифра до точки обозначает количество динамиков средней и высокой частоты (пищалки). Цифрой после точки обозначают количество сабов (чаще всего это — 1). Когда-то 3.1 (теперь вы знаете что это означает) — это было круто. Потом появились системы 4.1, 5.1 и новые продолжают появляться.

А теперь аудиосистема плюс компьютер

Для подключения к персональному компьютеру нужно изучить его аудиокарту. (Лучше выбирать её, как вы уже поняли, заранее, при покупке компьютера). Изучить звуковую карту нужно на предмет того, — сколько на ней присутствует входов.

Подключение пассивной аудиосистемы к ПК

Понятно, что источником сигнала является ваш компьютер. Прежде чем звук попадёт на динамики, сигнал нужно усилить и подать на них через ресивер. В настоящее время обычно усилитель и ресивер в одном лице. Существуют очень дорогие, но их достоинством является возможность приёма как аналогового, так и цифрового сигнала. А также аудио и видео. При этом любой из них можно настроить как душе угодно. Практически получится домашняя студия.

Существуют и самые простые — для приёма простых аналоговых.

Но как же подключить? — В большинстве случаев, на материнках со встроенным звуком и звуковых картах присутствуют как цифровые, так и аналоговые выходы. С цифровыми — все понятно. Рассмотрим аналоговые, выполненные в виде minijack (миниджек, англ.). На каждый такой разъём идёт три контакта: два «канала» и «минус». На слотовых звуковых картах возможны разъёмы RCA. То есть для подключения колонок системы 5.0 (не рассматривая сабвуфер) понадобится три провода, у которых на одном конце будет minijack, а на другом конце — по два RCA.

Перенаправление разъёмов (переназначение их) осуществляется вручную с помощью панели управления звуком (в трее рядом с часами, не путайте с диспетчером звука Windows).

Сабвуфер требует на ресивере соответствующего дополнительного аналогового входа и выхода. Подключить к компьютеру всё это будет проще, если иметь перед глазами такую схему.

Схема подключения пассивной аудиосистемы

Схема подключения пассивной аудиосистемы

В данном случае была рассмотрена схема подключения для владельцев материнок с тремя разъёмами (вход микрофона, вход линейный и выход линейный). Для тех, кто видит на материнской плате своего компьютера шесть разъёмов — подключить пассивную акустику нужно через все шесть (без перенаправления через панель управления).

Подключение активной акустики к ПК

Подключить активную звуковую систему к компьютеру намного проще. Сама схема подключения выглядит так.

Подключение активной акустики к ПК

Схема подключения активной акустики к ПК

Подключение автосабак ПК

В силу своих конструктивных особенностей (малое свободное пространство в салоне машины) автомобильный сабвуфер имеет небольшие габариты. Но низкие частоты выдаёт совсем приличные. Поэтому многим приходит в голову замечательная идея — использовать его в качестве басовой колонки в малогабаритных местах.

Автомобильный сабвуфер

Для того чтобы подключить пассивный автомобильный саб к компьютеру, понадобится:

  • Автомобильный сабвуфер; (в зависимости от саба);
  • Автомобильный блок питания;
  • Система мультимедиа в ПК, обеспечивающая Output выход;
  • Кабель 3,5 TRS, на одном из концов которогодолжно быть два штекера RCA (тюльпан).

Порядок осуществления замысла:

  • Путём скручивания четырёх жёлтых проводов блока питания сформировать «плюс»;
  • Из одного зелёного (с большой фишки блока) и четырёх чёрных скрутить и сформировать «минус»;
  • Получившиеся «+» и «-» должны быть подсоединены к таковым же на усилителе;
  • Наложить провод-перемычку от «+» усилителяк «Remote» или «Rem»;
  • Обычным образом подключить к усилителю саб;
  • С помощью кабеля 3,5 TRS подключить к усилителю колонки;
  • Включить в сеть блок питания — начинать проверку работы с малой громкости.

Желаем вам удачи в воплощении ваших музыкальных наклонностей, чтобы вы могли настроить звук согласно вашим предпочтениям. Но не забывайте о правилах техники безопасности!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
