Как подключить звуковую карту к ресиверу или усилителю

Как подключить звуковую карту к ресиверу или усилителю

Есть три варианта соединения звуковой карты или DAC (аналогово-цифрового преобразователя) и усилителя (или ресивера):

1. Аналоговый
стерео мини-джек (3,5 мм) – 2 тюльпана
стерео джек (6,25 мм) – 2 тюльпана (для профессиональных аудиокарт)
и т.д.

2. Цифровой SPDIF (типа «тюльпан» или оптический).

3. Цифровой HDMI.

Какой способ соединения предпочесть?

Рассмотрим, каким образом звук попадает из звуковой карты через усилитель на колонки.

На выходе музыкального редактора всегда присутствует только цифровой звук.

Подробнее о разъемах звуковой карты здесь.

Аналоговое подключение

При аналоговом подключении цифровой звук преобразуется в аналоговый (понятный человеческому уху) в цифрово-аналоговом преобразователе (ЦАП) звуковой карты, потом по кабелю передается на аналоговый усилитель, расположенный внутри усилителя или ресивера. С выхода аналогового усилителя, который увеличивает напряжение с выхода ЦАП до уровня, способного «раскачать» колонки.

Аналоговое подключение звуковой карты к ресиверу или усилителю

При использовании усилителя стоимостью 200$ и выше есть значительный шанс заметить различия между дешевой и дорогой аудиокартой (например, весьма ощутима разница в «прозрачности» звучания саундбластеров Live и Audigy в пользу последнего).

Советовать какую модель усилителя и колонок выбрать – дело неблагодарное. У каждого свои уши. Самый лучший вариант – взять у знакомых или купить несколько качественно записанных CD-дисков разных музыкальных стилей (рок, электроника, классика, джаз) и походить по Hi-Fi салонам. Но колонки для сведения звукозаписи стоят особняком и называются по-особенному — мониторы. Они отличаются от обыкновенных (бытовых) колонок тем, что их звучание максимально достоверно (безо всяких дополнительных призвуков) передает звучание фонограммы.

Цифровое подключение

Подключение звуковой карты через цифровой выход

Если Ваш усилитель или ресивер, через который будет выводиться звук, оборудован разъемом SPDIF типа «тюльпан», то это повод съэкономить деньги на видеокарте и звуковой карте, купив недорогую со встроенными звуком, видео (бесшумное безвентиляторное видео!) и сетевым адаптером материнскую плату типа ASUS M2NPV-MX (для Athlon 2 x64) или P5QPL-VM (для Core 2 Duo). Есть один недостаток такого решения — может отcутствовать драйвер ASIO, обеспечивающий минимальное запаздывание звука при прохождении через аудиокарту. И придется использовать драйвер ASIO4All (если, конечно он стабильно заработает в Вашей конфигурации).

Подключение SPDIF-выхода компьютера к SPDIF-входу ресивера производится обычным дешевым кабелем «тюльпан»-«тюльпан» , которым подключают CD- и DVD-проигрыватели, видеомагнитофоны. Цифровой кабель на «прозрачность» звука никак не влияет. Если кабель плохой, то звука либо нет, либо он периодически прерывается. Единственное исключение – кабель длиной более 2 м желательно покупать качественный, особенно, если Вы планируете его замуровать в стену.

Разъемы SPDIF коаксиальные (coaxial)

Разъемы SPDIF оптические (optical, fiber)

При подключении звуковой карты к ресиверу разъемом HDMI, следует учесть один момент. HDMI-интерфейсы бывают разных версий 1.0, 1.1, 1.2, 1.3, 1.3 a (самый современный).

кабель HDMI разъем на усилителе

Они имеют одинаковый разъем, но различаются они пропускной способностью (чем выше версия, тем выше пропускная способность). Поэтому при использовании HDMI подключения версий 1.3 и 1.3a рекомендуется использовать более дорогие кабели (сертифицированные для HDMI 1.3), в виду их достаточной широкополосности и помехозащищенности для обеспечения высоких скоростей передачи данных.

Проблемы с синхронизацией, джиттер

Часто в среде аудиофилов обсуждают такое поняние, как джиттер.

Джиттер (jitter) — это нестабильность (дрожание) сигнала, возникающая из-за нестабильности тактового генератора звуковой карты. Джиттер ведет к некоторому ухудшению качества сигнала. Влияние реально существующего джиттера аудиокарт может быть заметно на высококачественной аппаратуре.

С джиттером можно бороться следующими способами:

1. Использовать качественную звуковую карту с выходом SPDIF или HDMI (как Вы понимаете, стабильность аудиокарты, встроенной с материнскую плату, под вопросом)

2. Использовать внутреннюю синхронизацию (internal, внутренний тактовый генератор) DAC или ресивера — если есть такая возможность.

3. Использовать внешний тактовый генератор по интерфейсу Wordclock (профессиональное, дорогое решение).

Разъемы интерфейса Wordclock

DAC и HDMI

Производители DAC предпочитают не использовать HDMI. Это связано с тем, как объясняют некоторые из них, что применение такого перспективного и технически продвинутого интерфейса требует значительных лицензионных отчислений держателю патента. DAC — в основном устройства выпускаемые небольшими сериями. Поэтому экономически нецелесообразно применять в них HDMI.

А вот в ресиверах HDMI отличное решение для трансляции обновременно и многоканального звука и изображения.

Если появились вопросы — задавайте их здесь.

автор Юрий Корзунов,
Audiophile Inventory — программное обеспечение для производства музыки и hi-end аудио

Подключаем цифровую ТВ приставку к компьютеру

Зачем нужен компьютерный ТВ тюнер — его функции и возможности

Основная задача ТВ-тюнера (ресивера) – принимать сигнал по каналу и трансформировать его для вывода на экран, в данном случае компьютера. Опционал этот может быть расширен благодаря модели ресивера:

• Телетекст – интерактивная программа передач;
• Запись программ вручную или с помощью планировщика;
• Работа с объемным звуком.

Такие устройства имеют несколько плюсов:

• Мобильность – подключаются к любому ПК, дисплею или ноуту;
• Универсальный прием – можно сопрягать с эфирным, цифровым и спутниковым ТВ.

Поскольку Россия перешла на цифровой формат телевещания, такого рода ресиверы стали довольно востребованными.

Виды ТВ тюнеров для ПК

Их достаточно много, поэтому, чтобы не запутаться, классификация ресиверов представлена в таблице.

Смотрите любимые фильмы и сериалы на любых устройствах благодаря More TV всего за 299 рублей в месяц. Не упустите 7 дней БЕСПЛАТНОЙ подписки! Оформить подписку

Компьютер тратит ресурсы на обработку потока данных.

DVB-T2 ТВ тюнер для компьютера

Просмотр цифрового телевидения на компьютере или ноутбуке можно реализовать с помощью тюнеров стандарта DVB-T2. Промышленность и здесь нас не забывает, как говориться — спрос рождает предложение.

С помощью ТВ тюнера DVB T2, осуществляется прием цифрового телевизионного сигнала и его обработка, на компьютере. ТВ-тюнер позволяет просматривать и самое привлекательное, записывать понравившиеся телепередачи с последующим их воспроизведением. Также с помощью ТV- тюнера для компьютера можно прослушивать радиостанции FM диапазона.

Можно выделить два основных типа моделей ТВ — тюнеров:

1. Внешние ТВ — тюнеры, подключаемые через USB-порт на компьютере;
2. Внутренние ТВ — тюнеры в виде плат, которые устанавливаются внутри компьютера.

Внешний тюнер, это обычно USB ТВ тюнер, то есть имеющий USB разъем для подключения к USB порту ноутбука или компьютера.

В комплекте, внешний ТВ тюнер имеет: USB тюнер, антенна, CD диск с драйверами и программным обеспечением.

К плюсам USB ТВ тюнера можно отнести компактность, в комплекте с ноутбуком просматривать передачи можно в любом месте, где есть устойчивый прием DVB-T2. Существует отдельный подтип внешних TV- тюнеров, которые подключаются непосредственно к монитору и не требуют задействование ресурсов компьютера.

Внутренний DVB-T2 ТВ тюнер для компьютера устанавливается внутри системного блока компьютера на материнской плате в слот PCI.

тв тюнер для компьютера

В комплекте он может содержать практически, то же что и внешний USB тюнер, но внутренние тюнеры имеют обычный RF — вход для подключения обычной антенны, что делает его более привлекательным для установки в компьютер, в районах с неуверенным приемом цифрового сигнала.

Программное обеспечение позволяет просматривать цифровые телепередачи, через DVB-T2 тюнер для компьютера, как на полном экране вашего ПК, так и в небольшом окошке оставляя возможность работать с другими приложениями. Некоторые модели тюнеров позволяют осуществить запись запланированной программы на компьютер без вашего участия. Так же, некоторые модели тюнеров поддерживают как аналоговое, так и цифровое вещание.

Обычно ТВ тюнер DVB-T2 для ПК поддерживает операционную систему Microsoft Windows, но может работать, из под Mac OS X, Linux или работать с любыми операционными системами. ТВ – тюнеры, подключаемые к монитору, способны работать с любыми ОС.
—

Как подключить внешний ТВ тюнер к компьютеру

Алгоритм подключения цифровых приставок к ПК одинаков, с небольшими различиями под определенный тип устройства.

По USB

Подключение внешнего ТВ тюнера к компьютеру с портом USB делается так:

1. Подключите к USB-порту компа ваш девайс.
2. Во вход тюнера подключите антенну (ту, что в комплекте с ним или другую, более мощную).
3. При обнаружении ПК нового девайса, накатите драйверы и приложения согласно требованию системы (обычно идут в комплекте с устройством, либо же можно их скачать с официального сайта разработчика).
4. Когда установка всего необходимого ПО для работы с DVB T или DVB C закончится, пустите компьютер на перезагрузку.
5. Затем откройте программу, которую установили для просмотра каналов и активируйте автосканирование всех частот. Сохраните найденные каналы.
6. Чтобы переключить каналы, урегулировать громкость, провести настройки, можно воспользоваться пультом, направляя его на ресивер (если ИК поддерживает) или же использовать кнопки внутри приложения.

Возможно ли подключить приставку через HDMI

В целом да, если приставка и компьютер имеют порт-HDMI. Если же порт имеется только у ПК, а у ТВ-приставки такого порта нет, то «химичить» с переходниками типа VGA-GDMI не имеет смысла. Как подключить цифровую ТВ приставку к ноутбуку через HDMI? Отталкивайтесь от общего алгоритма, с подсоединением ТВ-тюнера.

Убедитесь, что для сопряжения с компьютером данная модель подходит. Установите драйвера и программное ПО, после сопряжения этого же ТВ-тюнера с ноутбуком по USB-кабелю (для первичных настроек), откройте программу и следуйте подсказкам.

Процесс подключения

Смотреть цифровое ТВ на своем компьютере мечтает почти каждый владелец ПК. Обычно такой метод используют в том случае, когда спутниковое телевидение на домашнем компьютере становится единственным способом для получения сигнала. То есть, нельзя скачать программы для ТВ, невозможно использование обычного тюнера, соединяемого с оператором через кабель.

Для начала рассмотрим плюсы и минусы, которые влияют на просмотр и само спутниковое ТВ на компьютере:

Конечно, есть и альтернатива, как организовать свой просмотр. Смотреть ТВ можно при помощи пакетов кардшаринга, их предлагает скачать любой провайдер.

Теперь обратим внимание на само подключение тюнера и особенности этого процесса. Преимущества

Конечно, есть и альтернатива, как организовать свой просмотр. Смотреть ТВ можно при помощи пакетов кардшаринга, их предлагает скачать любой провайдер.

Теперь обратим внимание на само подключение тюнера и особенности этого процесса. Чтобы провести подключение ресивера к вашему компьютеру, потребуется устройство типа свитч. Это коммутатор сигнала, который может обеспечивать обмен между несколькими компонентами сети.

Само подключение ТВ тюнера к стандартному компьютеру проходит именно через эту технику. Для начала выполняем соединение свитча с ПК.

Теперь, чтобы понять, как подключить ресивер к компьютеру, вам потребуется найти витую пару для вашего устройства. Необходимо внимательно смотреть на совместимость кабеля с техникой, после чего подсоединить его к разъемам тюнера и свитча.

Подключение тюнера придется проводить с использованием Total Commander. Вам необходимо добавить FTP сервер для тюнера, после чего в появившихся окнах ввести всю необходимую информацию для вашей учетной записи. Далее сохраняем данные для тюнера. После можно скачать шару или выполнить подключение другими способами к оператору, чтобы организовать свой просмотр.

Подборка ТОП 3 лучших цифровых приставок для компьютера

Цифровая приставка для телевидения на компьютере имеет различные форм факторы, но популярными все же являются TV тюнеры в виде флешек с подключением по USB. Например:

OpenboxT2 USB-T2/C– работающее только на Виндовс устройство имеет стабильную работу даже при слабом приеме сигнала. С ним можно записывать передачи, чтобы смотреть их потом. Выходное разрешение каналов 4:3 и 16:9. Цена – 1300 рублей.

Подключение AV-ресиверов через HDMI

Напоследок разберем еще один актуальный вопрос: как подключить ресивер к компьютеру через HDMI? Здесь возможны два решения проблемы:

1. Схема: видеокарта компьютера (HDMI/ DVI с переходником HDMI) – кабель HDMI – ресивер HDMI IN. Соответственно, через данный интерфейс будет выводится и звук, и изображение. Как же подключить к компьютеру ресивер HDMI? Первым делом на ПК загружается пакет кодеков. При его установке следует выбрать устройство SPDIF (то есть ресивер) приоритетным для вывода звука. Не забудьте поставить ресивер также основным по умолчанию в устройствах воспроизведения «Виндовс». В этом случае должны работать все поддерживаемые видеокартой вашего ПК декодеры звука. С их списком вы можете познакомиться в руководстве пользователя к компоненту. Если у вас старая видеокарта с цифровым интерфейсом, то ее необходимо соединить со звуковой картой компьютера с помощью специального проводника. Кроме того, некоторые модели видеоадаптеров требуют переходное устройство с DVI на HDMI, которое и позволяет выводить звук.
2. Схема: видеокарта компьютера (HDMI/ DVI с переходником HDMI) – кабель HDMI – ресивер HDMI IN + коаксиальный или оптический цифровой вывод звука на «материнке» + коаксиальный или оптический кабель + оптический специальный разъем на самом ресивере. В данном случае изображение будет выводиться через HDMI, а звук – от материнской платы на ресивер посредством оптического кабеля. Как подключить ресивер к компьютеру через HDMI? В некоторых случаях может быть нужна и отдельная звуковая карта, специальный оптокабель с «носиком» на конце для последующего подключения к разъему оптического выхода (его название – Optical OUT).

Надеемся, что приведенные выше инструкции помогут вам разобраться с подключением ресиверов к компьютеру: и для просмотра спутникового телевидения на ПК, и для создания системы «домашний кинотеатр» с объемным звучанием и выводом качественного изображения.

10 советов по оптимизации работы AV-ресивера

AV-ресивер – это сердце домашнего кинотеатра. Однако полный свой потенциал устройство сможет продемонстрировать только при условии его корректной установки и при оптимальных настройках. 10 советов от специалистов журнала «Video» помогут вам насладиться полным диапазоном возможностей вашего усилителя.

Совет 1: Максимально короткий кабель
Усилитель для домашнего кинотеатра лучше всего расположить рядом с телевизором, Blu-ray-проигрывателем и приемником спутниковых сигналов. В этом случае не понадобится прокладывать длинные кабели между источниками и воспроизводящими устройствами.

Совет 2: Охлаждение
Если не позаботиться о свободном отведении теплого воздуха из корпуса AV-ресивера во время его работы, то можно спровоцировать перегрев устройства. В современных усилителях срабатывает защитный механизм, который останавливает работу ресивера, предохраняя от необратимых повреждений узлы, чувствительные к высоким температурам. Но даже при наличии такой защиты доводить устройство до перегрева крайне нежелательно.

Для обеспечения достаточного охлаждения усилитель следует ставить на открытое место, так, чтобы приток воздуха мог осуществляться со всех сторон. Вентиляционные щели, расположенные в верхней части корпуса, обязательно должны быть открыты. Если вы предполагаете поставить AV-ресивер на открытую полку, следите за тем, чтобы над верхней частью корпуса оставалось не менее трех сантиметров свободного места.

Если же вы планируете расположить свой усилитель в какой-то закрытой нише, то вентиляции придется уделить особое внимание. Оптимальным решением здесь станут отверстия в стенках ниши, которые можно просверлить самостоятельно. Только так можно обеспечить необходимый уровень вентиляции. Чем большее количество и чем большего размера будут отверстия, тем лучше. Они будут выполнять не только вентиляционную функцию, но и обеспечат свободный и простой доступ к устройству, когда вам понадобится подключать к нему многочисленные аудио- и видеокабели.

Совет 3: Если AV-ресивер нужно спрятать
Если вы не хотите, чтобы усилитель постоянно находился у вас перед глазами, его можно убрать в шкаф или поставить на закрытую полку. При этом он продолжит четко реагировать на команды с пульта дистанционного управления, если вы установите внешний инфракрасный приемник. ИК-системы дистанционного управления имеются в свободной продаже по цене от 20 евро как от различных производителей.

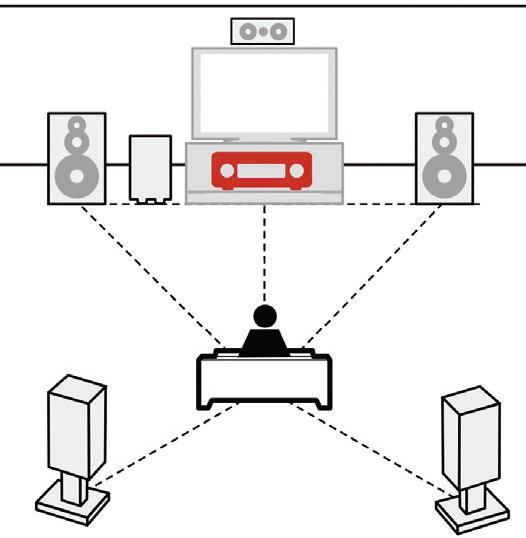

Для усилителя домашнего кинотеатра лучше выбрать центральное расположение: это гарантирует минимальную длину кабельной разводки. В этом случае длина кабелей, соединяющих с усилителем левые и правые каналы, тоже будет идентичной.

Совет 4: Правильное кабельное соединение
Технология HDMI, предназначенная для передачи мультимедиа сигнала высокого разрешения, обеспечивает параллельное прохождение аудио- и видеоданных по одноименному кабелю. Поэтому приемники спутникового телевидения, Blu-ray проигрыватели и игровые приставки подключаются непосредственно к HDMI-портам вашего усилителя.

Следовательно, Blu-ray-проигрыватель больше не нужно соединять с усилителем отдельным цифровым кабелем для передачи аудиоданных. Телевизор или видеопроектор тоже подключаются напрямую к HDMI-выходу AV-ресивера. Когда, выбирая источник, мы переходим с DVD на приемник спутникового телевидения, аудио и видео переключаются одновременно.

Если вы используете встроенные в телевизор спутниковый или кабельный приемники сигнала, то звук телевизора можно усиливать через обратный аудиоканал (ARC). Дополнительный кабель в этом случае тоже не потребуется. Обратите внимание: в большинстве телевизоров передача цифрового аудиосигнала возможна только через те HDMI-порты, что имеют метку ARC.

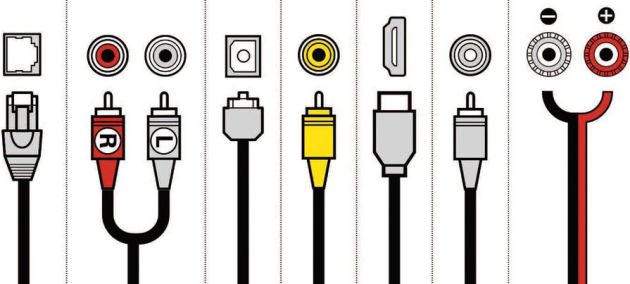

1. Цифровой интерфейс RJ-45 для обеспечения сетевых функций. 2. Аналоговый стереовыход с RCA-разъемом для подключения аудиоисточников 3. Оптический цифровой интерфейс Toslink для подключения аудиоисточников. 4. Аналоговый моновыход с RCA-разъемом для подключения видеоисточников 5. Цифровой интерфейс HDMI для передачи аудио- и видеоданных. 6. Аналоговый RCA-разъем моно для активного сабвуфера. 7. Клеммы с указанием полярности для аналогового подключения аудиосистем.

Совет 5: Надежные контакты
Если сигнал не сможет передаваться нормально, не поможет никакое, даже самое лучшее оборудование. Штекеры под популярные интерфейсы HDMI, Toslink и RCA гарантированно обеспечивают надежность контактов, а вот оконцеванию свободных кабелей от акустических систем следует уделить особое внимание. Не стоит скручивать свободные жилы кабеля и зажимать их клеммами усилителя. Воспользуйтесь лучше банановыми штепселями или кабельными наконечниками.

Внимание: во время работы обязательно пользуйтесь перчатками: так вы убережете медные жилы кабеля от попадания жира и грязи; образовавшийся налет впоследствии может повлиять на переходное сопротивление, что негативно отразится на качестве передачи сигнала.

Совет 6: Не запутаться в проводах
Чтобы не потеряться во множестве аудио- и видеокабелей, рекомендуется их подписать. Так, например, если на кабели от акустических систем приклеить наклейки с пометками, то позже, при подключении системы объемного звука, не возникнет никакой путаницы.

Благодаря высокопроизводительным видеопроцессорам, современные AV-ресиверы позволяют оптимизировать входящий видеосигнал по разрешению, резкости и цветовому балансу.

Совет 7: Настройка качества видео
Все больше современных AV-ресиверов имеют мощный встроенный видеопроцессор, который производит обработку цифровых видеоданных. Он также позволяет производить повышающее масштабирование видео, передаваемого через HDMI. Например, исходящий с игровой приставки сигнал PAL с разрешением в 576 строк, усилитель может преобразовать в HD-поток с разрешением в 1 080 строк.

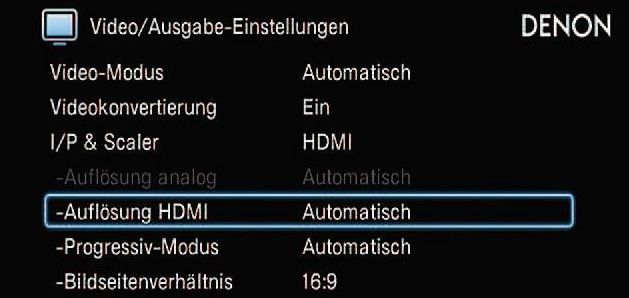

Более дорогие модели AV-ресиверов позволяют производить настройки разрешения, резкости, цветового баланса и яркости отдельно по каждому входу. Таким образом, потребитель может наслаждаться максимальным качеством изображения, получаемого с телеприемника, Blu-ray проигрывателя и игровой приставки. Здесь важно определиться, на каком устройстве лучше активировать функцию повышающего масштабирования.

Ведь Blu-ray проигрыватели, телеприемники, усилители и телевизоры в основной свое массе имеют встроенные процессоры, обеспечивающие данную функцию. Поэтому лучше самостоятельно проверить, какой из видеопроцессоров даст лучший результат при преобразовании стандартного разрешения сигнала PAL до разрешения HD.

Самые новые AV-ресиверы способны повысить разрешение вплоть до формата 4К, вмещающего в четыре раза больше пикселей, чем формат Full HD. Однако разрешение 4К можно выбрать только в том случае, если оно поддерживается вашим телевизором.

Во время запуска видеоигр четкая синхронизация звука и изображения становится особо значимой, поэтому некоторые производители предусмотрели специальный игровой режим. Установив его, вы минимизируете задержку видео по отношению к звуку.

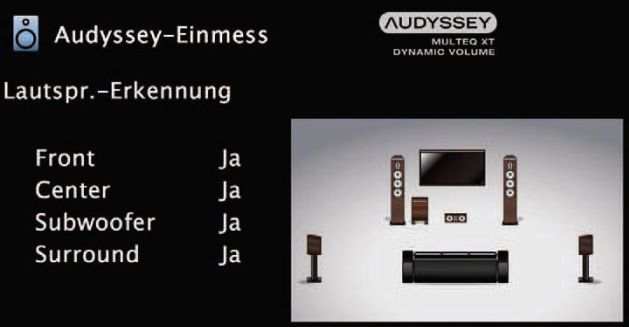

Автоматическая система калибровки аудиосистем будет весьма полезной при выставлении на усилителе оптимальных параметров для акустических систем.

Совет 8: Настройка объемного звучания
Ваш комплект акустических систем сможет в полной мере продемонстрировать качество своего звучания лишь после того, как вы выставите все необходимые настройки на AV-ресивере. При этом необходимо добиться максимальной согласованности звучания фронтальных, центрального, тыловых боксов и сабвуфера. Если усилитель имеет встроенную систему для калибровки акустики, то в первую очередь пробуем автоматическую настройку.

При помощи калибровочного микрофона устанавливаются оптимальные параметры громкости, тональности и необходимого временного сдвига по каждой колонке. Если же вы желаете самостоятельно подобрать желаемые параметры, стоит воспользоваться рулеткой и измерителем уровня сигнала. Чтобы добиться оптимального звучания, нужно произвести точные измерения и корректировку расстояний от акустических систем до места прослушивания, а также установить и привести в соответствие друг с другом значения уровня сигнала с каждой акустической системы.

Совет 9: Настройка динамического диапазона
С осторожностью пользуйтесь различными эффектами, оказывающими влияние на динамику звучания. Наложенные аудиоэффекты зачастую существенно сокращают динамический диапазон, выравнивая таким образом перепады громкости внутри музыкальной композиции или звуковой дорожки к фильму. Насладиться динамикой в максимальном объеме и, соответственно, неискаженным звуком можно лишь используя стандартные форматы объемного звучания, не активируя при этом программы дополнительных звуковых эффектов.

В зависимости от размера используемых акустических систем частота разделения на кроссовере, определяющая переход между сабвуфером и сателлитами, может быть различной. При ее определении следуем правилу: чем больше фронтальная акустическая система, тем ниже частота разделения. Если с воспроизведением басов возникают проблемы, можно попытаться подыскать другое место для расположения сабвуфера и немного повысить переходную частоту низкочастотного громкоговорителя.

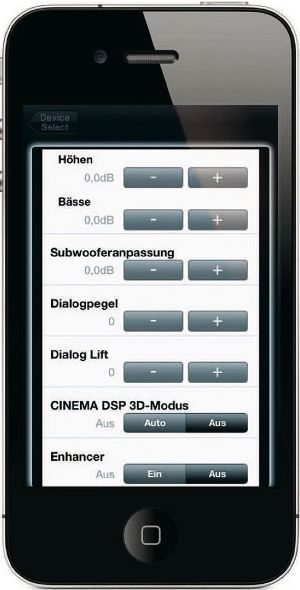

Так называемые приложения для удаленного управления (Remote App) позволяют управлять современными усилителями со смартфонов и планшетов.

Совет 10: Настройка доступа к медиабиблиотекам
Современные AV-ресиверы имеют возможность доступа к интернет-радиостанциям и сетевым музыкальным службам. Выбор композиций настолько велик, что музыка, соответствующая любым пристрастиями и подходящая под любое настроение, найдется обязательно. Единственное, что необходимо для приема и прослушивания музыкальных композиций, это наличие подключения усилителя к домашней сети и, соответственно, к интернету.

Сетевой стандарт DLNA, поддерживаемый современными устройствами, обеспечивает доступ к медиабиблиотекам, расположенным на компьютере или на локальных сетевых хранилищах. Если AV-ресивер поддерживает стандарт AirPlay или имеет встроенный Bluetooth, то музыка может передаваться на усилитель со смартфона или планшета беспроводным способом.

Звуковые форматы и эффекты
Для обеспечения аутентичного объемного звука звуковая дорожка фильмов кодируется для воспроизведения на 5-канальной (или более) аудиосистеме. Такие компании, как Dolby и DTS, обеспечивают современные ресиверы встроенными цифровыми декодерами, отвечающими за корректное преобразование кодированного сигнала.

В стандартных форматах объемного звука, таких как Dolby Digital или DTS Digital Surround аудиоданные декодируются и звуковые дорожки без изменений передаются на предусилитель. Смстемы, обеспечивающие дополнительные аудиоэффекты, такие как DTS Neo и Dolby Pro Logic, напротив, из обычного стереосигнала синтезируют многоканальный звук, поэтому они являются по сути не декодерами, а кодерами.

Большинство AV-ресиверов предоставляет на выбор и другие звуковые эффекты, не связанные по сути с настоящим объемным звуком: это эффекты «Театр», «Music Hall», «Sci Fi» или «Adventure». Эти звуковые эффекты могут налагаться практически на любой аудиоформат, предназначенный для получения объемного звука. Акустические системы настраиваются на воспроизведение стандартного формата, при выборе какого-либо эффекта сигнал начинает дополнительно пропускаться через соответствующий звуковой фильтр.

Кроме того, существуют стандартные программы для кодировки звука, такие как Dolby Virtual Speaker и Dolby Headphone. Специальные алгоритмы кодирования путем изменения громкости, времени задержки и тональности сигнала создают определенную акустическую иллюзию, учитывая при этом особенности воспроизводящих устройств.

И кстати: THX – это не аудиоформат и не программа для модуляции звуковых эффектов. ТНХ — обозначение стандарта контроля качества.

Как подключить AV ресивер к ПК?

AV ресивер или процессор является сердцем вашей домашней аудио или аудио-видео системы. Он не только управляет многоканальным аудио потоком, но и например может управляеть видеосигналами между несколькими проигрывателями и телевизором. Вероятно у вас, как и у большинства пользователей есть несколько устройств, которые вы хотите подключить к ресиверу.На первый взгляд количество разнообразных портов и разъемов может запутать,однако, если детально с ними разобраться- настройка ресивера является относительно простой задачей.

Что вам нужно:

• Сетевой фильтр (не обязательно, но рекомендуется)
• RCA аудио кабель (красный и белый или красный и черный разъемы)
• RCA видео кабель (желтый разъем)
• RG-6 кабель (обычный антенный кабель)
• HDMI кабель или DVI кабель

Инструкции по подключению

Определите, какие именно компоненты вы хотите подключить к аудио-видео ресиверу. Как правило, к ресиверу подключаются как минимум DVD-плеер и телевизор. Если вы хотите подключить видеомагнитофон, игровую консоль или второй проигрыватель DVD, вам понадобятся дополнительные кабеля подключения. Большинство устройств поддерживают использование кабелей RCA для подключения к ТВ . Однако, если устройство имеет DVI или HDMI порт, и Ваш ресивер поддерживает это подлючение, желательно использовать именно его для получения изображения лучшего качества, чем подключение через стандартный RCA кабель.Если вы хотите подключить к ресиверу ваш компьютер, ipod или портативный MP3-плеер, вы можете сделать это используя переходник с 3,5 на RCA .

Подключение акустики к ресиверу
Подключите динамики на задней панели ресивера. Проверьте соответствие подключаемых проводов от колонок с шильдиками на задней панели. Например, подключите «Front Left» и «Front Right» акустические кабели к портам с соответствующими надписями на ресивере. Подключить сабвуфер можно к порту»Sub» или «Subwoofer».

Подключение телевизора к ресиверу
Подключите один конец RCA, DVI или HDMI кабеля к задней панели телевизора, подключив его к порту «Video In», «Video 1» или «Video Input 1». Подключите другой конец кабеля к порту на задней панели AV ресивера с надписью «Video Out» или «TV 1 Out.» Если у вас есть второй телевизор, который вы хотите использовать с ресивером,также подключите его к разъему «TV2 Out» или «Video 2 Out».

Подключение DVD проигрывателя к ресиверу

Подключите кабель HDMI или RCA вашего DVD проигрывателя к разъему «Video Out» на задней панели DVD . Подключите другой конец кабеля к разъему «DVD-Video In», «Video 1 In» или «Source 1 In» на задней панели ресивера. При использовании кабеля HDMI, вам не нужен аудио кабель от проигрывателя DVD к ресиверу, однако, если вы используете DVI или RCA кабель, подключите красный и белый аудио кабели к разъему «Audio Out» на задней панели проигрывателя DVD и воторой конец к разъемам «DVD Audio In» или «Audio 1 In» ресивера.

Подключение видеомагнитофона или игровой приставки

Подключите видеомагнитофон (если есть), к разъему «Video 2 In» и «Audio 2 In» ресивера. Если вы хотите подключить к ремиверу игровую приставку, подключите её к разъему «Video 3 In» или разъему «Auxillary» на задней панели ресивера.

Подключение MP3 плеера или Ipod к ресиверу

Подключите конец RCA кабеля к задней панели ресивера, а ко второму концу кабеля RCA присоедините переходник RCA на 3,5 мм , и далее подсоедините разъем 3,5 мм кабеля в разъем “Audio Out” или “Headphone Out” компьютера, Ipod или MP3-плеера .

Подключение антенного кабеля к ресиверу

Подключите антенный кабель RG-6 к разъему “Cable In” или “Cable TV In” на задней панели ресивера. Подключите один конецвторого RG-6 кабеля к разъему «Cable Out» или «Cable TV Out» в порт на задней панели ресивера, а затем подключите второй его конец к разъему “Antenna” или “Cable In” на задней панели телевизора.

Подключите шнур питания для ресивера к сетевому фильтру или розетке. Установите батарейки для пульта дистанционного управления. Включите ресивер и подключенные к ресиверу устройства, которые вы хотите использовать.
